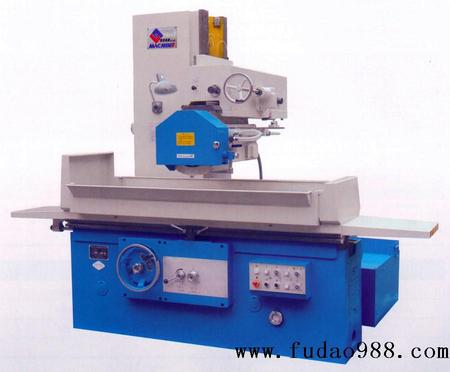

桂林桂北平面大水磨M7132-GM / M7132/F的結構性突出特點及規格

310

發表時間：2014-07-19 15:44

桂林桂北M7132系列臥軸矩臺平面磨床特點：

◆本系列機床采用砂輪周邊進行磨削，是用于機械制造行業磨削件、鑄鐵及有色金屬等各種金屬零件的平面。
◆機床工作臺縱向移動和磨頭橫向移動為液壓傳動，無級調速：
◆機床床身采用熱對稱設計，熱變形?。豪没赜图訜徕由韺?dǎo)軌；
◆磨頭垂直進給為手動，配有快速升降機構，能減輕勞動強度，提高工作效率：
◆機床運動平穩、性能可靠，噪音低，操作方便，深受用戶歡迎。

規格參數	單位	M7132-GM	M7132/F
工作臺臺面尺寸（寬×長）	mm	320×1000	320×1000
最大磨削尺寸（寬×長×高）	mm	320×1000×400	320×1000×400
工作臺縱向移動量（液壓）	mm	200-1110	200-1110
工作臺速度（無極調速）	m/min	3-25	3-25
工作臺T型槽（槽數×寬度）	mm	3×18	3×18
工作臺負載量（含電磁吸盤）	kg	500	624
電磁吸盤尺寸（寬×長）	mm	300×1000	300×1000
磨頭橫向進給（無極調速）連續	m/min	0.8-3	0.8-3
磨頭橫向進給（無極調速）斷續	mm/次	3-30	3-30
手輪每轉磨頭進給量（垂直）	mm	0.5	0.5
垂直進給手輪最小刻度值	mm	0.01	0.01
砂輪尺寸（外徑×寬度×內經）	mm	Φ400×50×φ230	Φ400×50×φ230
電器設備總?cè)萘?/p>	KVA	14	14
磨頭電機功率	KW	7.5	7.5
主軸轉速	r/min	1440	1440
工件加工表面對基面的平行度	mm	300：0.008	300：0.005
工件表面粗造度	μm	Ra0.63	Ra0.63
機床外形尺寸（長×寬×高）	mm	3000×1712×2057	3000×1782×2057
包裝箱外形尺寸（長×寬×高）	mm	2610×1670×2420	2860×1750×2360
機床凈重	kg	3250	3900
