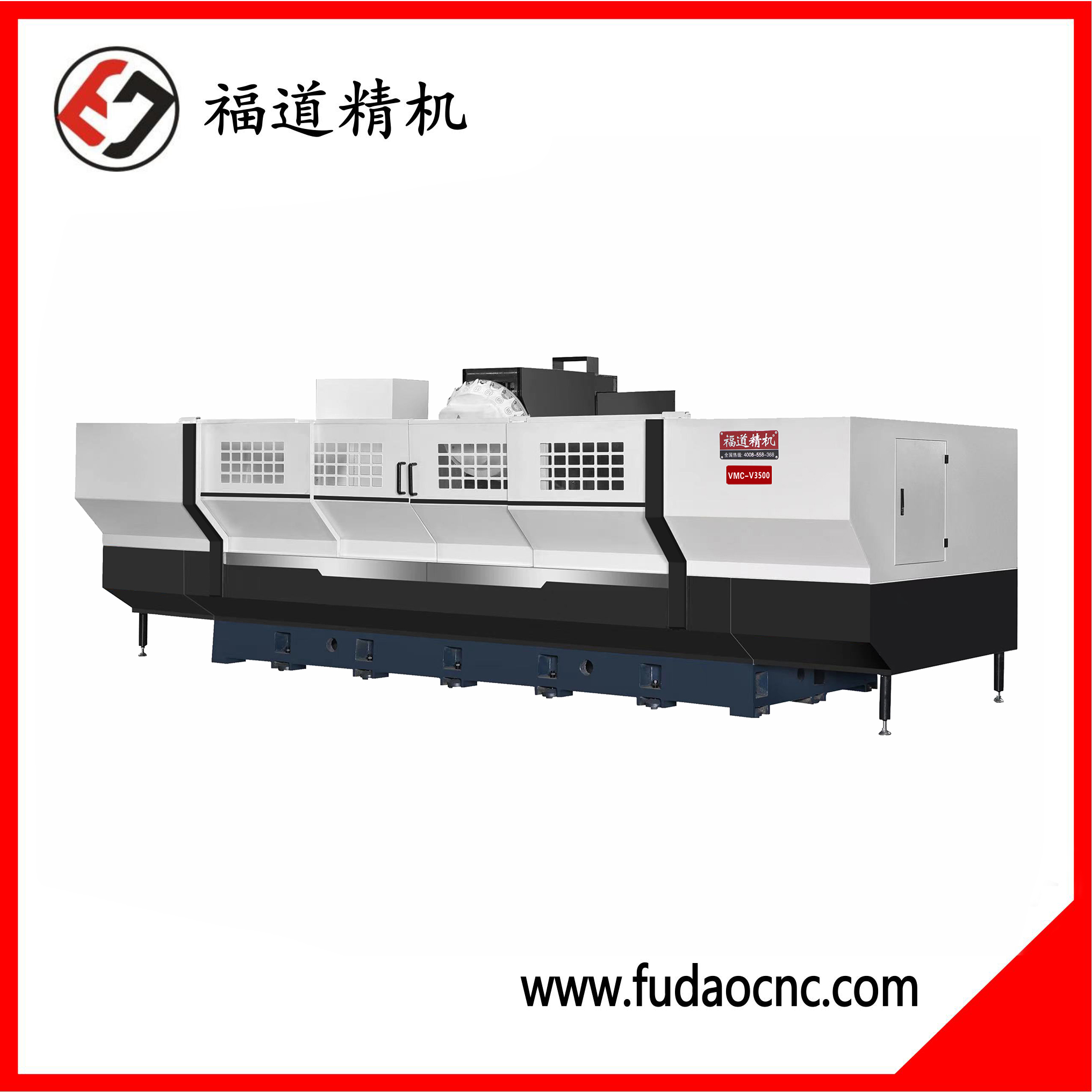

重型鋁型材數控機床是一臺全鑄件床身集銑銷、鉆孔、攻牙、倒角為一體的自動化復合鋁材加工中心，適用于加工各種長度的銅型材、厚重鋁型材加工等，廣泛用于機器人部件加工，太陽能型材加工，軌道交通行業型材加工，航天部件型材加工，高端門窗幕墻型材加工，機械鋁合金部件和汽車部件的精加工。
重型鋁型材機床特點簡介：
◆采用日本發那科或三菱控系統，原裝日本進口發那科或三菱三軸大功率伺服電機，操控精準簡單。
◆BT40大主軸，剛性強。
◆進口研磨級絲桿，三軸高等級進口導軌，可加工加厚重型鋁合金型材、銅型材等金屬型材加工
◆T型槽工作臺連體全鑄件床身，
◆X軸傳動裝置采用全球**品牌原裝德國進口的減速機和齒條（配減速機和齒條圖）
◆加工刀具工件冷卻：噴水循環冷卻。
◆三軸超高定位精度
◆配備24刀位容量快速同步換刀刀庫，換刀時間只需要2秒。
機床數據\型號 | 單位 | VMC-V1600 | VMC-V2000 | VMC-V3500 | VMC-V4500 | VMC-V6500 |
行程 | X軸行程 | mm | 1600 | 2000 | 3500 | 4000 | 6500 |
Y軸行程 | mm | 600 | 680 | 580 | 580 | 580 |
Z軸行程 | mm | 600 | 600 | 600 | 600 | 600 |
主軸端面至工作臺面距離 | mm | 120-720 | 120-720 | 120-720 | 120-720 | 120-720 |
主軸中心至立柱防護面距離 | mm | 660 | 700 | 660 | 660 | 660 |
工作臺 | 工作臺尺寸 | mm | 1700×600 | 2100×600 | 4000×500 | 5000×550 | 7000×550 |
工作臺承重 | kg | 650 | 650 | 650 | 650 | 800 |
T型槽(槽數-尺寸×間距) | mm | 5-18×114 | 5-18×114 | 4-18×106 | 5-18×100 | 5-18×100 |
主軸 | 主軸錐度規格 | - | BT40 | BT40 | BT40 | BT40 | BT40 |
主軸轉速（可選配） | rpm | 12000 | 12000 | 12000 | 12000 | 12000 |
主軸電機功率 | kw | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
三軸 參數 | 三軸電機功率（X/Y/Z） | kw | 2.0/2.0/3.0 | 2.0/2.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 | 3.0/3.0/3.0 |
X/Y/Z軸快速移動速度 | m/min | 48/48/48 | 48/48/48 | 24/48/48 | 24/48/48 | 24/48/48 |
切削進給速度 | mm/min | 0-15000 | 0-15000 | 0-15000 | 0-15000 | 0-15000 |
定位 | 定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
重復定位精度 | mm | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 | ±0.003/300 |
刀庫 | 刀庫容量 | 把 | 24 | 24 | 24 | 24 | 24 |
刀具**重量 | kg | 7 | 7 | 7 | 7 | 7 |
**刀具長度 | mm | 300 | 300 | 300 | 300 | 300 |
刀具直徑（滿刀/鄰空刀） | mm | 80/150 | 80/150 | 80/150 | 80/150 | 80/150 |
刀庫形式 | - | 圓盤式 | 圓盤式 | 圓盤式 | 圓盤式 | 圓盤式 |
其他 | 氣壓需求 | Kg/cm2 | ≥6 | ≥6 | ≥6 | ≥6 | ≥6 |
機床重量 | Kg | 7200 | 7500 | 11000 | 12000 | 13500 |
機床尺寸（長×寬×高） | mm | 4600×2700×2760 | 5200×2700×2760 | 6695×2855×2650 | 6695×2855×2650 | 9600×2855×2650 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。www.fudao988.cn
