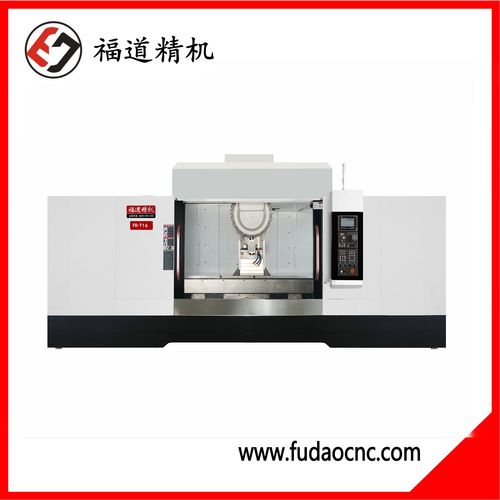

◆全T系列基座及立柱獨特的大跨距高剛性結構設計，堅若磐石，穩如泰山，加高立柱設計，預留加裝第4、5軸空間
◆全T系列低慣性的主軸設計，高穩定性，夾臂刀庫換刀快速準確，換刀時間為1.2秒，除零件加工外，非常適合鉆直徑較小的孔。
◆全T系列機臺采用后排屑設計，有最佳排屑角度及超大流量沖屑系統
◆全T系列用高功能AC主軸伺服馬達與人性化的對話式界面，便于操作。
◆全T系列三軸高速位移48m/min（60m/min），速度快；高速伺服換刀，快速穩定，大幅降低加工時間
機床參數\型號 | 單位 | T-10 | T-15 | T-16 | T-20 |
工作臺尺寸 | mm | 1700×500 | 1700×500 | 1700×500 | 2000×500 |
左右行程（X） | mm | 1000 | 1550 | 1650 | 2000 |
前后行程（Y) | mm | 500 | 500 | 500 | 500 |
上下行程（Z） | mm | 300 | 300 | 300 | 300 |
主軸端面至工作臺面距離 | mm | 150-450 | 150-450 | 150-450 | 150-450 |
主軸中心至立柱導軌距離 | mm | 600 | 600 | 600 | 600 |
工作臺T型槽數-尺寸-間距 | mm | 5×14×80 | 5×14×80 | 5×14×80 | 5×14×80 |
主軸錐度 |
| BT30 | BT30 | BT30 | BT30 |
主軸主電機功率 | kw | 5.5 | 5.5 | 5.5 | 5.5 |
主軸轉速 | rpm | 20000/24000/30000 | 20000/24000/30000 | 20000/24000/30000 | 20000/24000/30000 |
刀庫形式 | 把 | 16/21 | 16/21 | 16/21 | 16/21 |
刀庫刀具最大長度 | mm | 200 | 200 | 200 | 200 |
刀庫刀具最大重量 | kg | 300 | 300 | 300 | 300 |
工作臺承重 | kg | 400 | 500 | 600 | 600 |
定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
重復定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
快移速度左右（X） | m/min | 48 | 48 | 36 | 36 |
快移速度前后（Y) | m/min | 48 | 48 | 36 | 36 |
快移速度上下（Z） | m/min | 48 | 48 | 48 | 48 |
切削進給速度 | m/min | 15 | 15 | 15 | 15 |
X、Y、Z向電機功率 | kw | 1.5/1.5/3.0 | 1.5/1.5/3.0 | 1.5/1.5/3.0 | 2.0/2.0/3.0 |
外形尺寸 | mm | 3200×2500×2750 | 3600×2500×2750 | 3800×2500×2750 | 4000×2500×2750 |
機床凈重 | kg | 4800 | 5200 | 5600 | 6400 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。www.fudao988.cn
