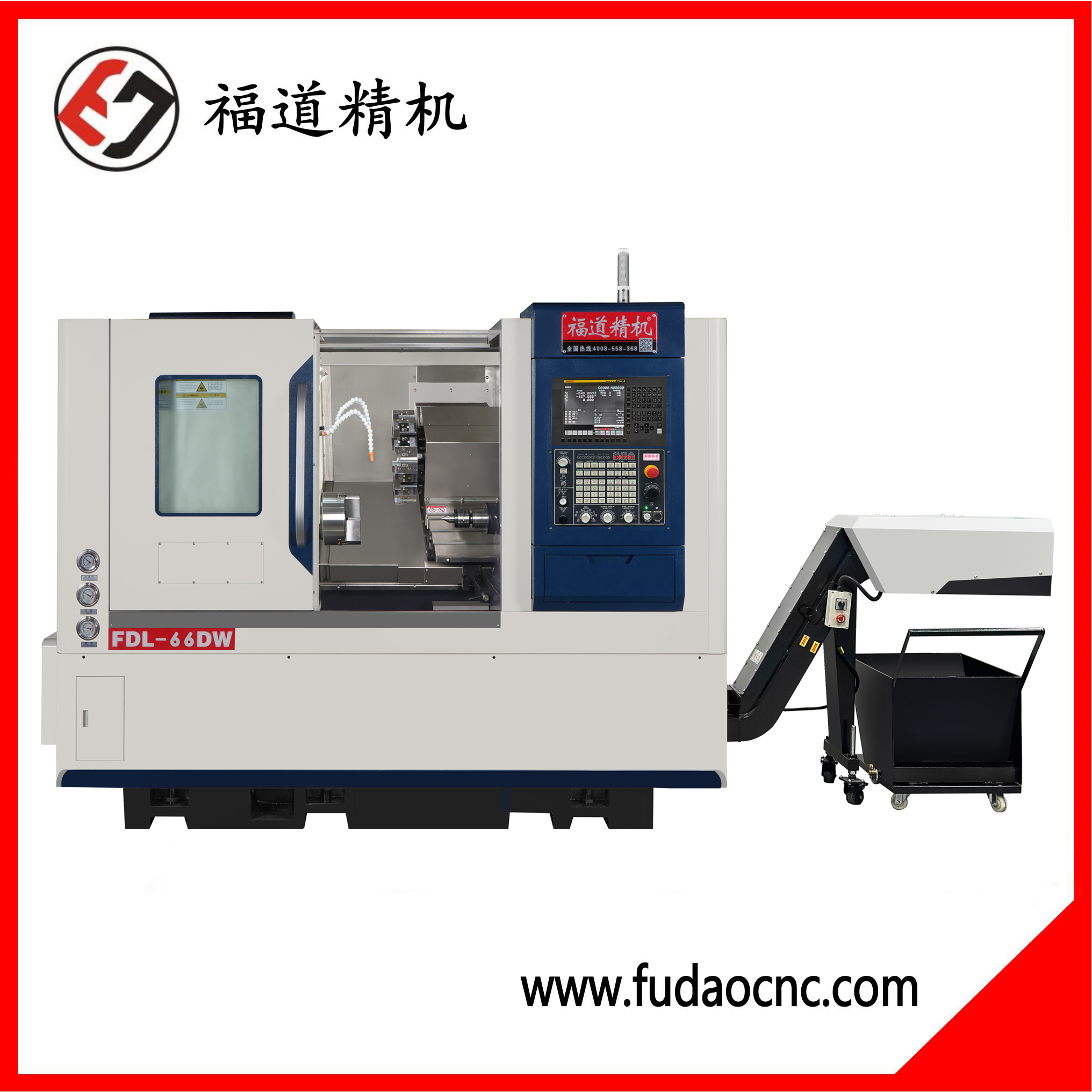

◆采用30°整體斜置式床身結構，剛性好，樹脂砂鑄造，時效處理，精度及精度保持性較好。
◆全自動化內藏式液壓尾座，精度高，穩定性好、效率高、結構簡單化，工作安全性提高，搭配安全穩定液壓系統，嚴謹?shù)脑O(shè)計安裝，保證高的機床契合度。
◆整體式全封閉防護，堅固耐用，運動平穩，噪音小，在防水、防油、防塵及安全性能上大大優于同類產品。
◆一體式電機座與滑板設計，強度好，減少裝配精度誤差，保證機床精度。
◆選配的自動排屑器采用一體式流行造型，美觀大方，排屑順暢，體積小、效能高運輸平穩，安全可靠、噪音小，具有過載保護等特性。
機床數據\型號 | 單位 | FDL-46DW | FDL-52DW | FDL-66DW | FDL-75DW |
加工范圍 | 床身最大回轉直徑 | mm | 460 | 560 | 560 | 560 |
最大加工直徑 | mm | 400 | 450 | 450 | 450 |
托板上最大回轉直徑 | mm | Φ210 | φ300 | φ300 | Φ300 |
最大加工長度 | mm | 350 | 500 | 500 | 460 |
兩頂尖距離 |
| 370 | 550 | 550 | 520 |
主軸參數 | 主軸端部形式 |
| A2-5 | A2-6 | A2-6 | A2-8 |
夾頭方式 |
| 6寸卡盤/筒夾 | 8寸卡盤/筒夾 | 8寸卡盤/筒夾 | 10寸卡盤/筒夾 |
主軸通孔直徑 | φ/mm | 56 | 66 | 79 | 87 |
最大棒料通過直徑 | φ/mm | 46 | 52 | 66 | 75 |
主軸轉速范圍 | r/min | 5000 | 4500 | 4500 | 3500 |
主電機功率 | Nm | 7.5 | 11 | 11 | 15 |
X/Z軸參數 | X/Z軸行程 | m/min | 210/400 | 225/610 | 225/610 | 225/610 |
X/Z軸快移速度 | m/min | 30/30 | 30/30 | 30/30 | 30/30 |
X/Z軸重復定位精度 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
X/Z軸定位精度 | mm | ±0.002 | ±0.002 | ±0.002 | ±0.002 |
X軸伺服電機功率 | Kw | 1.7 | 2.4 | 2.4 | 3.9 |
Z軸伺服電機功率 | Kw | 1.7 | 2.4 | 2.4 | 3.9 |
刀塔 | 刀架形式 | 把 | 12 | 12 | 12 | 12 |
方刀/鏜刀尺寸 | mm | 25*25/φ32 | 25*25/φ40 | 25*25/φ40 | 25*25/φ40 |
尾座 | 尾座套筒直徑 | mm | Φ65 | φ80 | φ80 | Φ80 |
尾座套筒行程 | mm | 120 | 150 | 150 | 150 |
尾座最大行程 | mm | 300 | 450 | 450 | 450 |
尾座形式 |
| 液壓 | 液壓 | 液壓 | 液壓 |
尾座套筒錐度 |
| 莫式4號 MT4 | 莫式5號 MT5 | 莫式5號 MT5 | 莫式5號 MT5 |
其他 | 液壓電機功率 | kw | 1.5 | 1.5 | 1.5 | 1.5 |
水泵電機功率 | kw | 0.75 | 0.75 | 0.75 | 0.75 |
機床重量 | KG | 3850 | 4850 | 4850 | 5000 |
床身形式及斜度 | 度 | 整體式/30° | 整體式/30° | 整體式/30° | 整體式/30° |
機床尺寸（長*寬*高） | mm | 2500*1800*1950 | 2850*1900*2050 | 2850*1900*2050 | 2850*1900*2050 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。www.fudao988.cn
