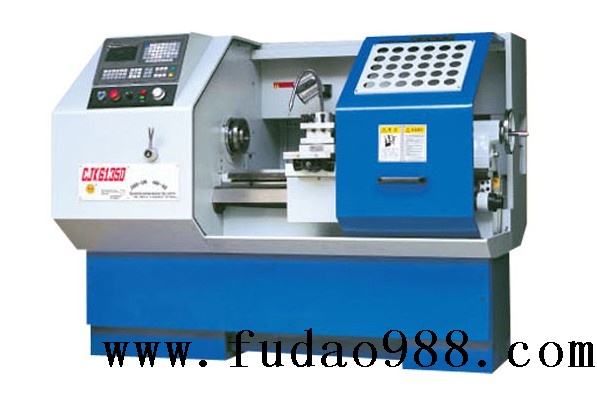

廣州南方數控車床主要功能及特點：
采用廣數928TE、980TA、980TB、北京KND100T系統、伺服電機驅動。具有中、英文菜單顯示和標準循環功能；系統采用模塊式結構；可通過RS232C接口與PG或PC機連接。CJK6135A/CJK6140A/CJK6135D/CJK6140D數控車床主軸有高、底兩檔手動變速，在檔內可無極調速。進給系統采用漢江滾珠絲桿廠產無間隙滾珠絲桿。精度高、噪音底、操作方便。采用集中潤滑系統，半封閉防護，配四工位刀架，采用耗能剎車。
適用于各種盤類、套類、軸類、內外螺紋、錐面、球面的加工，性能好，加工出的零件精度高、尺寸統一、加工成本底，一人可操作多臺機床。
廠方可根據客戶需求，負責免費培訓客戶之工作人員
規格/型號 | CJK6132A | CJK6140A | CJK6132D | CJK6140D |
床身上最大工件回轉直徑 | 350mm | 400mm | 350mm | 400mm |
最大工件長度 | 750、1000mm | 750、1000、1500mm |
床身導軌寬度 | 290mm | 320mm |
刀架上最大直徑加工 | 186mm | 236mm | 172mm | 226mm |
刀架縱向最大行程 | 630、880mm | 630、880、1380mm |
刀架橫向最大行程 | 200mm | 220mm |
主軸通孔棒料直徑 | 45mm |
主軸中心高 | 175mm | 202mm | 175mm | 202mm |
主軸頭連接 | C6 |
主軸通孔直徑 | 46mm |
主軸內孔錐度 | 莫氏MT6 |
主軸轉速范圍 | ①25～1600r/min,12級（雙手柄） ②2000～400r/min、460～60r/min，擋內無極調速（單手柄） |
Z軸重復定位精度 | 0.01mm |
X軸重復定位精度 | 0.01mm |
Z軸最小輸入量 | 0.001mm |
X軸最小輸入量 | 0.005mm |
Z軸刀架快移速度 | 6000m/min |
X軸刀架快移速度 | 3000m/min |
刀架回轉定位精度 | 0.005mm |
刀架工位數 | 4或6或8工位刀架 |
系統分辨率 | 0.001 |
控制軸數 | 3軸 |
聯動軸數 | 2軸 |
頂尖套內孔錐度 | 莫氏MT4 |
頂尖套最大移動量 | 130mm |
橫向最大移動量 | ±10mm |
主電機型號 | ①YD132M-8/4-B5, 3/4.5KW ②132S-4-B5, 5.5KW |
主傳動三角皮帶型號及規格 | 4-A-1900mm、4-A-2000mm |
外形尺寸 （長×寬×高） | 750mm | 1990×1160×1780mm | 1990×1190×1780mm |
1000mm | 2240×1160×1780mm | 2240×1190×1780mm |
1500mm |
| 2740×1190×1780mm |
機床凈重 | 750mm | 1450kg | 1500kg | 1500kg | 1550kg |
1000mm | 1550kg | 1600kg | 1600kg | 1650kg |
1500mm |
|
| 1700kg | 1750kg |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
相關搜索：廣州南方車床丨數控加工中心丨數控龍門加工中心丨數控銑床丨云南數控車床
特殊附件：
1、對刀儀
2、六、八工位刀架
3、四爪卡盤及法蘭盤
4、電動或液壓卡盤含液壓站
5、減震墊鐵
6、液壓自動送料裝置
