專利昇降軌道與主軸座機構。

專利可調整之鞍座滑軌設計。

昇降四軌方形軌道能加強前後向剛性，提升切削力。

主軸座以TURCITE-B為滑動介質，軌道採用超寬的矩形四軌設計。

主軸座滑座螺桿傳動方式為定桿式，螺桿不動減少螺桿轉動產生的振動及甩油現象，可減少熱延伸。

主軸座左右橫向移動採用滾珠式線性滑軌，移動精度高。並有專利設計之調整機構，可長期確保主軸座左右橫向移動之精度，亦降底機臺維修成本。

主軸前端採用兩個P4級精密斜角滾珠軸承及NN滾珠軸承支撐，後端採用兩個精密斜角滾珠軸承支撐，並填加高轉速之黃油，無須另作潤滑工作。

由高精密研磨雙V滑軌以TURCITE-B為滑動介質組合而成，能完全吸收垂直負載油壓驅動，進給移動順暢。配合控制器可做精密中凸中凹研磨。

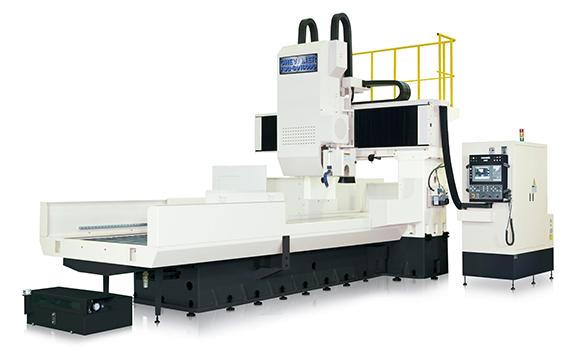

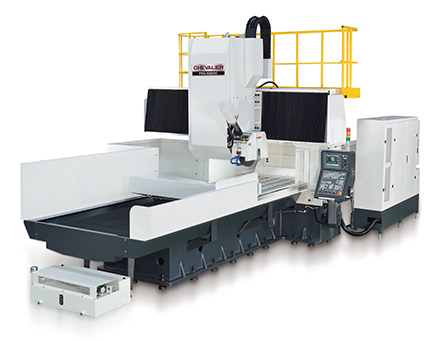

定樑型

SMART 控制系統

工作臺尺寸( 寬x 長): 可達1,500 x 3,000mm

工作臺最大載重: 可達 8,000kg

主軸馬達: 臥頭：40HP, 立頭 20HP

主軸轉速: 500~2,000rpm
