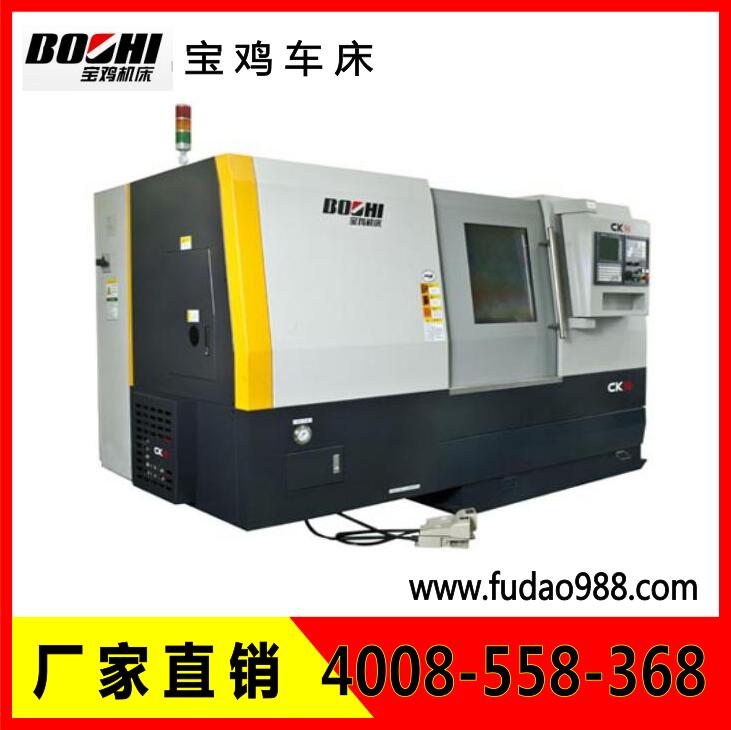

寶雞數控車床CK40/50系列數控機床采用高強度鑄鐵的床身底座結構，傾斜導軌，通孔式主軸結構，抗震性能好。機床配備多工位轉塔刀架，就近換刀。
機床可配置FANUC 0i-TF（5）數控系統、德國西門子828D等數控系統，也可選配國內外其它品牌數控系統。該機床適用于中小零件的半精和精加工。
項目 | 單位 | CK40 | CK40.1000 | CK40S | CK40C | CK50 | CK50S | CK50C |
加 工 范 圍 | 床身上最大回轉直徑 | mm | Φ400 | Φ400 | Φ400 | Φ400 | Φ500 | Φ500 | Φ500 |
床鞍上最大回轉直徑 | mm | Φ260 | Φ260 | Φ260 | Φ260 | Φ320 | Φ320 | Φ240 |
最大車削長度 | mm | 400 | 1000 | 400 | 400 | 500 | 500 | 500 |
最大車削直徑 | mm | Φ285 | Φ285 | Φ285 | Φ285 | Φ370 | Φ370 | Φ370 |
最大棒料直徑 | mm | Φ42 | Φ42 | Φ42 | Φ42 | Φ51 | Φ51 | Φ51 |
主 軸 | 液壓卡盤直徑 | mm | Φ165 | Φ165 | Φ165 | Φ165 | Φ210 | Φ210 | Φ210 |
主軸頭型式 |
| A2-5 （GB/T 5900.1） | A2-5 （GB/T 5900.1） | A2-5 （GB/T 5900.1） | A2-5 （GB/T 5900.1） | A2-6 （GB/T 5900.1） | A2-6 （GB/T 5900.1） | A2-6 （GB/T 5900.1） |
主軸通孔直徑 | mm | Φ57 | Φ57 | Φ57 | Φ57 | Φ62 | Φ62 | Φ62 |
主軸轉速 | r/min | 70-3000 | 70-3000 | 70-3000 | 80-4500 | 60-2250 | 60-2250 | 40-4000 |
主電機功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 | 15 | 11 | 11 |
尾 座 | 套筒直徑/行程 | mm | Φ70/80 | Φ70/80 | Φ70/80 | Φ70/80 | Φ90/100 | Φ90/100 | Φ90/100 |
套筒錐孔 | MT No. | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
床 鞍 | 傾斜角度 | DEG | 45° | 45° | 45° | 45° | 45° | 45° | 45° |
移動距離X/Z | mm | 165/410 | 165/1030 | 165/410 | 165/410 | 210/550 | 210/550 | 210/550 |
快速移動速度X/Z | m/min | 12/16 | 12/16 | 12/16 | 30/24 | 12/16 | 12/16 | 24/24 |
刀架 | 刀位數 |
| 8/12 | 8/12 | 8/12 | 8/12 | 8/12 | 12/8 | 12/8 |
刀具尺寸（車削/鏜孔) | mm | 20×20/Φ32 | 20×20/Φ32 | 20×20/Φ32 | 20×20/Φ32 | 25×25/Φ40 | 25×25/Φ40 | 25×25/Φ40 |
其它 | 電源 | kVA | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
體積（長×寬×高） | mm | 2370×1670 ×1970 | 3200×1700 ×1910 | 2370×1670 ×1970 | 2370×1670×1970 | 2860×1830×2020 | 2860×1830×2020 | 2860×1830×2020 |
總重量 | kg | 3000 | 4500 | 3000 | 3000 | 4500 | 4500 | 4500 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。
