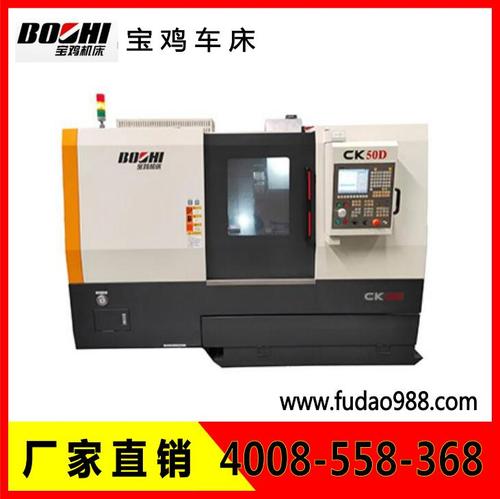

寶雞數控車床CK40D/CK50D數控車床是一款電主軸數控車床，主軸與電機一體，結構緊湊，無中間傳動環節，
振動小，噪音低，運動平穩，適用于汽車、航天、軍工等行業零件加工。
機床數據/型號 | 單位 | 規格參數 |
CK40D | CK50D |
加工 范圍 | 床身最大回轉直徑 | mm | Φ400 | Φ500 |
最大車削長度 | mm | 400 | 500 |
最大車削直徑 | mm | Φ285 | Φ370 |
床鞍上最大回轉直徑 | mm | Φ260 | Φ320 |
液壓卡盤直徑 | mm | 6〞 | 8〞 |
主軸 | 主軸頭型式 | GB/T5900.1 | A2-5 | A2-6 |
主軸錐孔規格 |
| MT6# | 1:20 |
主軸通孔直徑 | mm | Φ57 | Φ62 |
主軸軸承直徑 (前/后) | mm | Φ90/Φ80 | Φ100/Φ90 |
主軸轉速 | r/min | 80—5500 | 60—5000 |
主電機功率(連續/30分鐘) | kW | 7.5/11 | 11/15 |
尾座 | 尾座直徑/行程 | mm | Φ70/80 | Φ90/100 |
頂尖錐度 | MT No. | 4/2 | 5/4 |
床鞍 | 傾斜角度 | DEG | 45° | 45° |
移動距離 X/Z | mm | 165/410 | 210/550 |
快速移動速度 X/Z | m/min | 12/16 |
伺服電機扭矩 X/Z | Nm | 11/20 |
滾珠絲杠直徑 X/Z | mm | Φ28/Φ40 | Φ32/Φ40 |
刀架 | 刀位數 |
| 8 | 8 |
刀具尺寸 (車削/鏜孔) | mm | 20×20/Φ32 | 25×25/Φ40 |
其它 | 電源 | kVA | 35 | 35 |
體積(長×寬×高) | mm | 2370X1670X1970 | 2860X1830X2020 |
總重量 | kg | 3000 | 4500 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。
