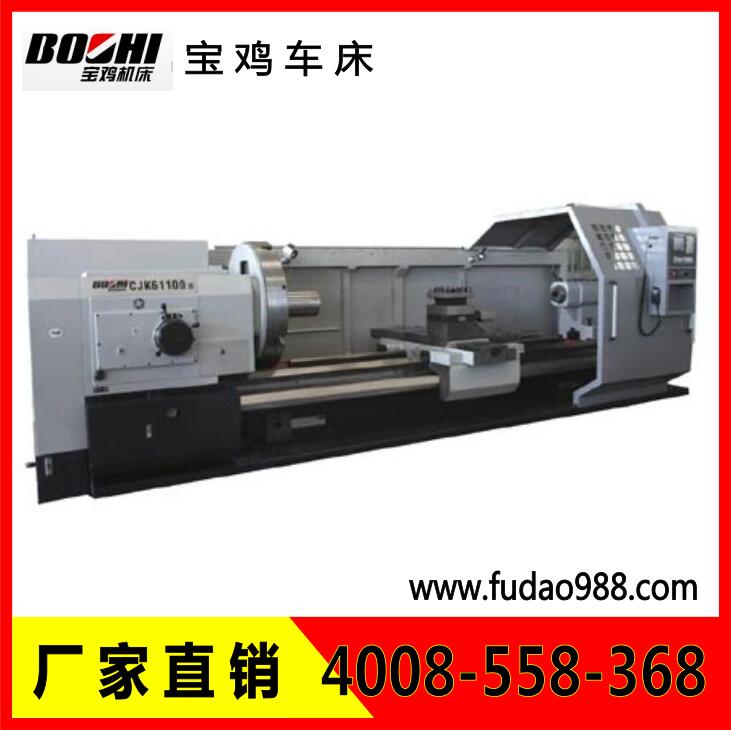

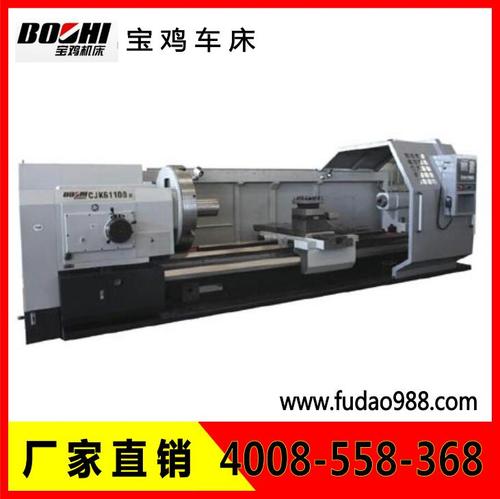

寶雞數控車床CJK61100、CJK61125系列數控機床是由普通主電機驅動，多級手動變速的簡式數控車床，
適用于盤類、軸類零件的內外圓、臺階、錐面、球面、螺紋加工。
機床數據/型號 | 單位 | CJK61100、CJK61125 |
加工 范圍 | 床身上最大回轉直徑 | mm | φ1000 | φ1250 |
床鞍上最大回轉直徑 | mm | φ630 | φ880 |
最大車削長度 | mm | 1300 | 2800 | 1300 | 2800 |
主軸與尾座兩頂尖距 | mm | 1500 | 3000 | 1500 | 3000 |
主軸 | 主軸孔徑 | mm | φ130 |
主軸頭型式 |
| A2-15 |
主軸錐孔規格 |
| 1:20 |
主軸轉速 | r/min | 3.15-315 |
床鞍 驅動 | X向電機扭矩 | N·m | KND:23 or FANUC:20 |
X向快進速度 | m/min | X向: 3 |
X向絲杠直徑及螺距 | mm | X向: φ40X6 |
Z向電機扭矩 | Nm | KND:27 or FANUC:27 |
Z向快進速度 | m/min | Z向: 6 |
Z向絲杠直徑及螺距 | mm | Z向: φ63X10 |
刀塔 | 刀架裝刀容量 |
| 4 |
刀架允許最大刀具截面 | mm | 40X40 |
刀架橫向行程 | mm | 520 | 630 |
尾座 | 尾座套筒直徑 | mm | φ160 |
尾座套筒錐度 | MT No. | MT No.6 |
尾座套筒最大行程 | mm | 300 |
其它 | 電源 | kVA | 35 |
機床外形尺寸 | mm | 4650×2330×2050 | 6150×2330×2050 | 4650×2330×2160 | 6150×2330×2160 |
凈重 | kg | 10500 | 12000 | 11000 | 12500 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。
