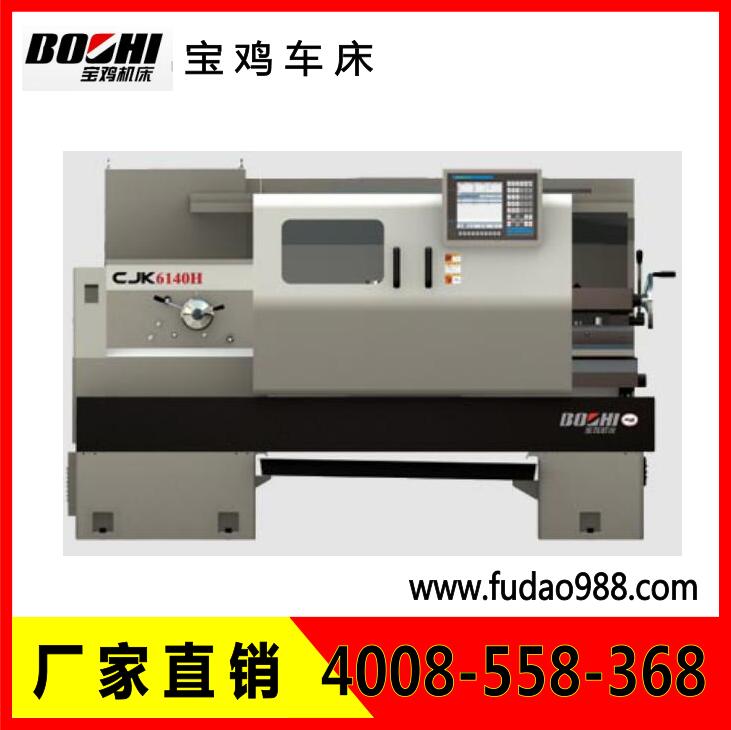

寶雞數控車床CJK6140H/50H/66H系列是由普通電機驅動的簡式數控車床，主軸箱具有多級轉速，
可配四工位或六工位刀架及廣州數控、FANUC、華中數控、KND等多種數控系統，
設計有750、1000、1500、2000四種長度規格；能自動完成零件內外圓柱面、任意錐面、圓弧面、端面和公、英制螺紋等加工。
機床數據/型號 | 單位 | CJK6140H | CJK6150H | CJK6166H |
加工范圍 | 床身上最大回轉直徑 | mm | Φ400 | Φ500 | Φ660 |
床鞍上最大回轉直徑 | mm | Φ200 | Φ280 | Φ440 |
最大車削直徑 | mm | Φ400/Φ350* | Φ500/Φ350* | Φ550 |
頂尖距 | mm | 710/960/1460/1960 (620/870/1320/1870)* |
最大車削長度 | mm | 570/820/1320/1820 (500/750/1250/1750)* |
主軸 | 主軸頭型式 |
| Φ52孔徑：ISO 702/Ⅲ C6卡口型 Φ82、Φ105孔徑：ISO 702/Ⅱ D8短圓錐凸輪鎖緊型 |
主軸通孔直徑 | mm | Φ52 | Φ52/Φ82/Φ105 | Φ82/Φ105 |
主軸轉速 | rpm | 21級 11-1600 /12級 36-1600（Φ105孔徑） |
主軸電機功率(連續/30分鐘) | kW | 7.5 |
尾座 | 套筒直徑 | mm | Φ75/Φ80（液壓尾座時） |
套筒行程 | mm | 150/130（液壓尾座時） |
尾座套筒錐孔(手動) | . | 莫氏No.5 |
刀架 | 快速移動速度（X/Z） | m/min | 6/12 |
刀位數 |
| 4 |
刀方尺寸 | mm | 25×25 |
X向行程 | mm | 300 |
Z向行程 | mm | 650/900/1400/1900 |
其它 | 機床尺寸 | mm | 2250/2500/3000/3500×1370×1690 |
包裝箱尺寸 | mm | 2550/2800/3300/3800×1920×2200 |
機床凈重 | kg | 2050/2100/2150/2200 | 2100/2150/2200/2260 | 2140/2190/2240/2500 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。
