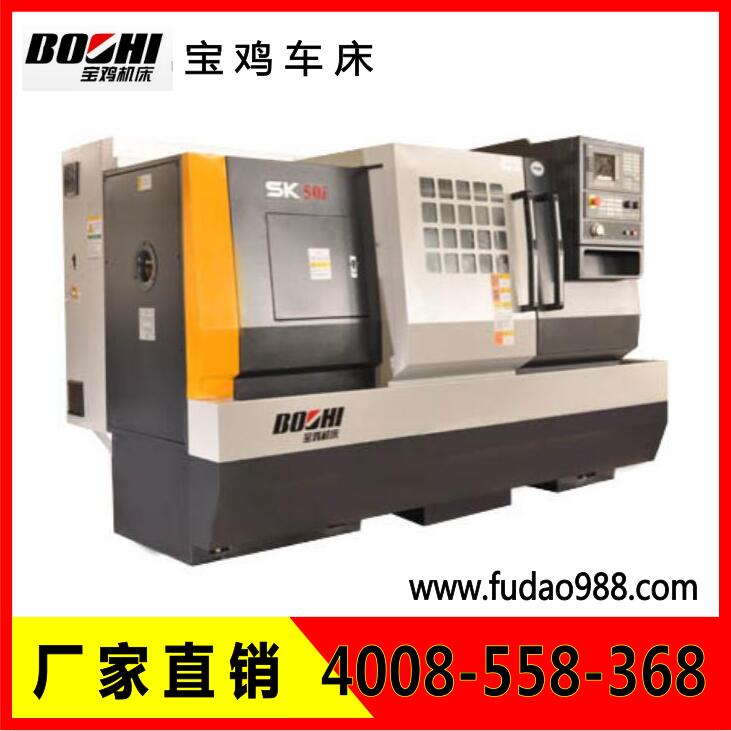

寶雞數控車床SK50i系列由伺服主軸電機驅動的簡式數控車床，可配四工位或六工位刀架，
標配西門子808D數控系統，最高轉速可達2000rpm，能夠自動完成零件內外圓柱面、任意圓錐面、圓弧面、端面和公、英制螺紋等加工。
適用于軸類和盤套類零件的車削加工，也適用于高校教學用機。
根據用戶需求，本機床可配備8″或10″液壓動力卡盤，手動或液壓尾座。
機床數據/型號 | SK50i |
床身上最大回轉直徑mm | φ500 |
床鞍上最大回轉直徑mm | φ280 |
最大車削直徑mm | φ500/3501 |
最大工件長度mm | 960/870 |
最大車削長度mm | 820/750 |
主軸孔徑mm | φ77 |
主軸頭型式 | ISO702/ⅡD8 短圓錐凸輪鎖緊型 |
ISO702/ⅠA2-8（動力卡盤) |
主軸轉速r/min | 3檔 無級 26-2000 H:200-2000 M:80-800 L:26-260 |
主軸錐孔 | 公制1:20 |
主軸最大輸出扭矩N.m | 800 |
快進速度（Max.）m/min | X軸：6（具體數值見說明書電氣部分參數表） |
Z軸：8（具體數值見說明書電氣部分參數表） |
絲杠螺距mm | X向: 5 Z向: 6 |
刀架裝刀容量 | 4(標準配置)/6(選擇配置) |
刀臺寬度 | 200X200 |
刀架允許最大刀具截面mm×mm | 25×25 |
刀架行程mm | X向: 300/235（六工位刀架） |
Z向: 850 |
尾座套筒直徑mm | φ75（φ80 液壓尾座） |
尾座套筒錐度MT No. | MT No.5（MT No.3 活主軸液壓尾座） |
尾座套筒最大行程mm | 150（130 液壓尾座） |
尾座橫向調整量mm | ±15 |
主電機 | 7.5kW 主軸伺服電機 |
冷卻泵 | AYB-25 125W |
主傳動三角皮帶 | B1930 4根 |
注1：“/”后尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計）。 |
機床外型尺寸(長×寬×高) mm× mm× mm | 2700×1450×1670 |
包裝箱尺寸(長×寬×高) mm× mm× mm | 3130(3300) 2×1860×2250 |
機床凈重kg |
| 2100 |
中空卡盤通孔 |
| φ52（參考卡盤通孔） |
注2：（）內尺寸為機床帶液壓站時的尺寸。 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。
