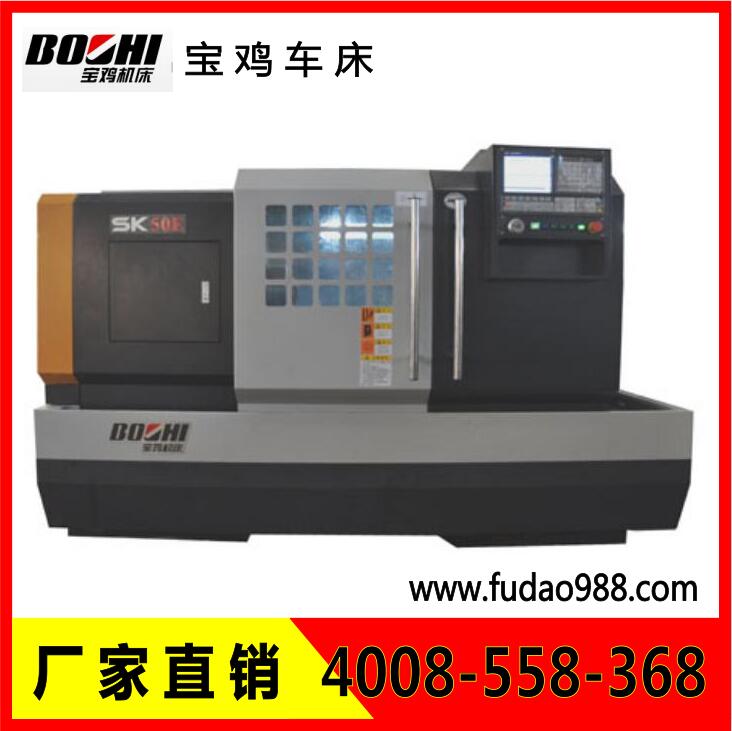

寶雞數控車床SK50E系列是由伺服電機驅動的簡式數控車床，主軸箱采用液壓換擋，檔內無級變速,
可配四工位或六工位刀架，能夠自動完成零件的內外圓柱面、任意圓錐面、圓弧面、端面和公、英制螺紋等加工。
適用于軸類和盤套類零件的車削加工。也適用于高校教學用機。
根據用戶需求，本機床可選配8″或10″液壓動力卡盤，手動或液壓尾座。
機床數據/型號 | SK40E | SK50E |
床身上最大回轉直徑mm | φ400 | φ500 |
床鞍上最大回轉直徑mm | φ200 | φ280 |
最大車削直徑mm | φ400/350* | φ500/350* |
最大工件長度mm | 710/620; 960/870; 1460/1370; 1960/1870 |
最大車削長度mm | 570/500; 820/750; 1320/1250; 1820/1750 |
主軸孔徑mm | φ82 |
主軸頭型式 | ISO702/ⅠA2-8 |
主軸轉速r/min | 液壓自動3檔 26-2000 H:200-2000 M:80-800 L:26-260 |
主軸錐孔 | 公制1:20 |
主軸最大輸出扭矩N.m | 800 |
快進速度（Max.）m/min | X軸：6（具體數值見說明書電氣部分參數表） |
Z軸：8（具體數值見說明書電氣部分參數表） |
絲杠螺距mm | X向: 5 Z向: 6 |
刀架裝刀容量 | 4(標準配置)/6(選擇配置) |
刀臺寬度 | 162X162 | 200X200 |
刀架允許最大刀具截面mm×mm | 25×25 |
刀架行程mm | X向: 275/230（六工位刀架） |
Z向: 600/850/1350/1850 |
尾座套筒直徑mm | φ75（φ80 液壓尾座） |
尾座套筒錐度MT No. | MT No.5（MT No.3 液壓尾座） |
尾座套筒最大行程mm | 150（130 液壓尾座） |
尾座橫向調整量mm | ±15 |
主電機 | 7.5kW 伺服電機 |
冷卻泵 | AYB-25 125W |
主傳動三角皮帶 | B72 4根 | B76 4根 |
注*：“/”后尺寸，為配置臥式六工刀架時的機床參數（刀盤回轉直徑以φ360計）。 |
機床外型尺寸 (長×寬×高) mm× mm× mm | 750 | 2450×1450×1670 |
1000 | 2700×1450×1670 |
1500 | 3200×1450×1670 |
2000 | 3700×1450×1670 |
包裝箱尺寸 (長×寬×高) cm×cm×cm | 750 | 308(325) **×186×225 |
1000 | 313(330) **×186×225 |
1500 | 363(380) **×186×225 |
2000 | 413(430) **×186×225 |
機床凈重kg | 機型 | 750 | 1000 | 1500 | 2000 |
| 2050 | 2100 | 2150 | 2200 |
中空卡盤通孔 |
| φ52（參考卡盤通孔） |
注**：（）內尺寸為機床帶液壓站時的尺寸。 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。
