機床數據/型號

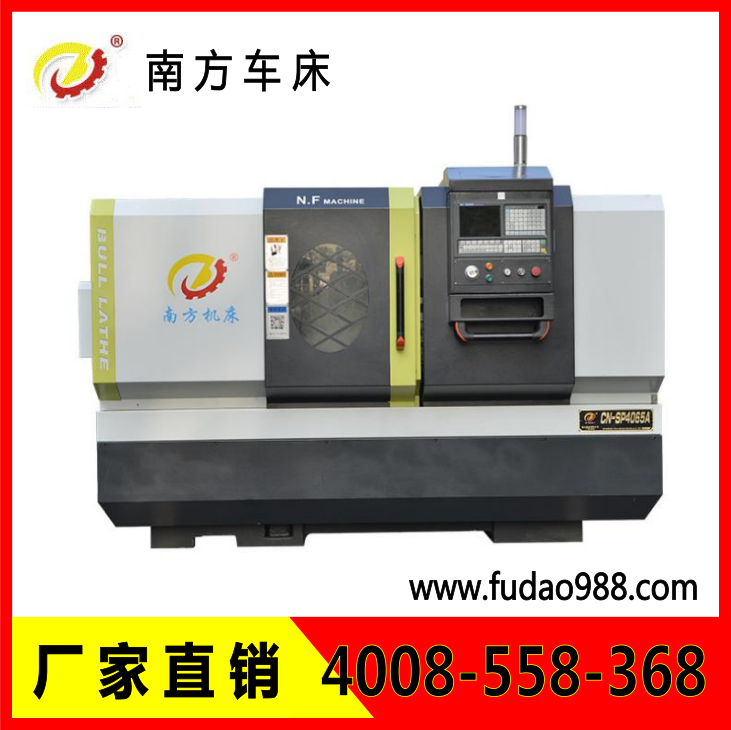

CN-SP4065A

主要規格

最大工件回轉直徑

420 mm

導軌跨度

380

加工范圍

加工最大直徑

400 mm

在滑板上加工最大直徑

270 mm

主軸孔能通過棒料最大直徑

50 mm

最大工件長度

650 mm

主    軸

主軸通孔直徑

52 mm

主軸內孔前錐度

莫氏6#

主軸頭連接

C6

主軸轉速范圍

齒輪式自動變（低：60～440 r/min、中：112～820 r/min、 高：275～2000 r/min）

刀    架

刀架縱向最大行程

650 mm

刀架橫向最大行程

260 mm

縱向快移速度

8000 mm/min

橫向快移速度

6000 mm/min

刀架工位數

立式4工位

刀桿截面尺寸

25×25 mm2

主軸中心線至刀具支承面距離

25 mm

數控刀架

宏達（LD81/6140）

電    機

主電機功率

5.5 kW伺服電機

縱向（Z向）伺服電機功率

10 N.m

橫向（X向）伺服電機功率

4 N.m

刀架型號

LD4

外形尺寸　 長×寬×高

2700 mm×1600 mm×1900 mm

凈    重

2100 kg
