本機床采用整體式床身結構、大跨距床身導軌（420mm），床身剛度高、穩定性好。主傳動形式采用獨立主軸結構，結構新穎、獨特，整機噪聲低。主軸軸承采用進口潤滑脂潤滑，主軸溫升低、精度高、精度保持性好、維修簡捷方便。機床主軸頭形式有A2型及C型兩種形式，可供用戶選擇。A2型主軸防水性能好、剛性高，適宜配置各種動力卡盤。C型主軸方便用戶快速、頻繁更換各種夾具。
機床可根據不同用戶要求配置各種數控系統。標準配置數控系統為廣數980，安全可靠。
機床為機電一體化，外形美觀、結構緊湊、防水性能好、布局合理、宜人性強、調整及維修保養方便。
機床主要用于承擔各種車削工作，輸入工件的加工程序，通過計算機控制，能自動車削零件的外圓、內圓、端面、各種螺紋、切槽、錐度、圓弧及球面等復雜旋轉面。能進行直線插補、圓弧插補、螺紋及其它各種循環車削。機床特別適合于大批量零件加工。也適合中、小批量零件加工。

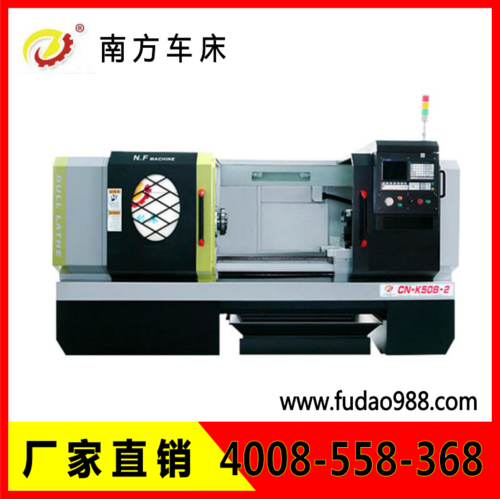

機床數據/型號 | CN-K50B-2 |
主要規格 | 床身上最大工件回轉直徑 | 500 mm |
最大工件長度 | 1000 mm | 1500 mm | 2000 mm |
加工范圍 | 在床身上加工最大直徑 | 500 mm |
在滑板上加工最大直徑 | 280 mm |
加工最大長度(活頂尖到卡爪) | 930 mm | 1430 mm | 1930 mm |
主軸孔能通過棒料最大直徑 | 80 mm |
中心高 | 265 mm |
中 心 距 |
| 1050 mm | 1550 mm | 2050 mm |
主 軸 | 主軸通孔直徑 | 82 mm |
主軸內孔錐度 | 1：20／φ90 |
主軸轉速范圍 | L:40-320r/min
M:180-700r/min
H:500-2000r/min |
刀 架 | 刀架縱向最大行程 | 1020 mm | 1520 mm | 2020 mm |
刀架橫向最大行程 | 310 mm |
縱向快移速度 | 8000 mm/min | 6000mm/min |
橫向快移速度 | 4000 mm/min |
刀架工位數 | 立式4工位 |
刀桿截面尺寸 | 25×25 mm2 |
主軸中心線至刀具支承面距離 | 25 mm |
尾 座 | 頂尖套內孔錐度 | MT5 |
頂尖套最大移動量 | 150 mm |
橫向最大移動量 | ±15 mm |
電 機 | 主電機功率 | 7.5Kw |
縱向（Z向）伺服電機功率 | 1.5 kW |
橫向（X向）伺服電機功率 | 1.2 kW |
冷卻泵型號 | AYB－20 0.115 kW |
刀架型號 | LD4 |
凈 重 |
| 2500 kg | 3000 kg | 3500 kg |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
