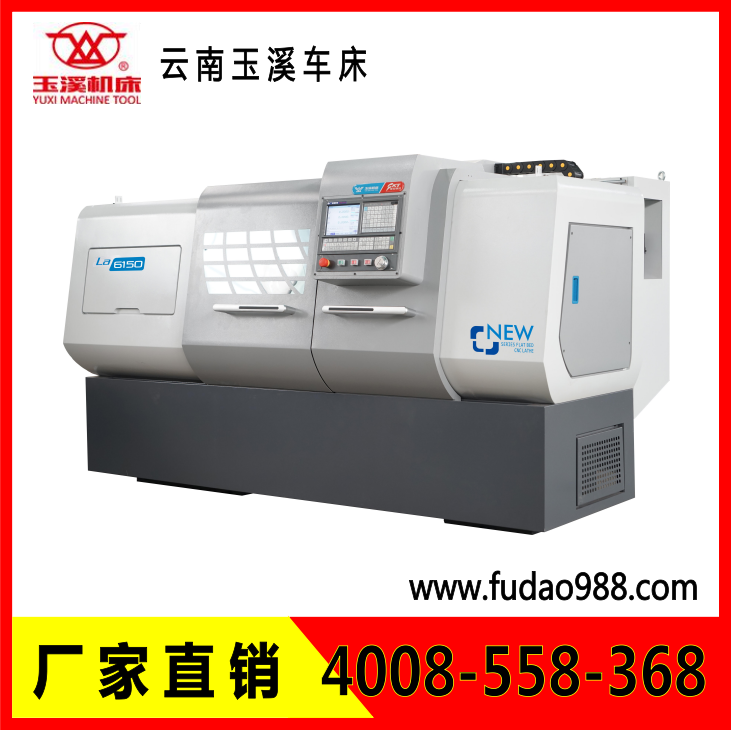

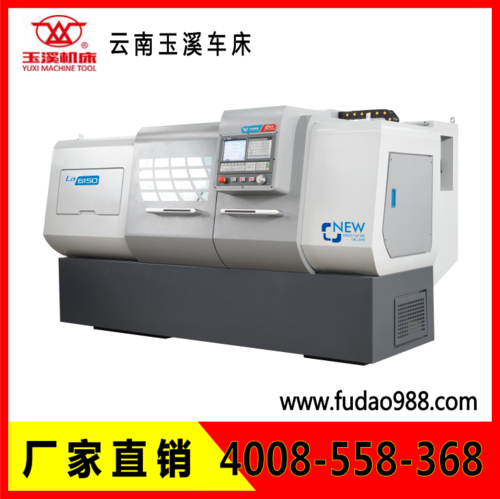

La6150經濟型數控車床是我廠經濟型系列數控產品之一。針對零件加工對該規格數控機床需求，對主軸結構進行專門針對性開發、設計、制造，主軸具備較高的切削特性(最大扭矩763Nm)，能很好提供切削動力，結合轉速段合理的自動換擋機構，使得該機型具有整機精度穩定性好、剛性強、主軸單元熱變形小、熱穩定性佳、精度保持性好的優良特性。能在該機床上實現粗、半精、精加工，極大提高設備利用率和效率。
本機床是兩座標(縱向Z、橫向X)連續控制臥式數控車床，對于軸類、盤類零件的加工有較高的加工性能，適用于批量大、加工精度高、尺寸一致性要求較高的零件加工，特別適合軍工、航天、汽車、模具、儀器儀表等機械加工行業，對零件進行高效、大批量、高精度的加工。是一種高效率、高精度、高質量、高效益、低成本機床。
機床采用機、電、液一體化結構，整機布局緊湊合理，其高轉速、高精度和高剛性，為用戶在使用中提供了高效率和高可靠性，關鍵的外購件都進行招標采購，選用知名廠家的產品，保證機床的精度和可靠性。整機采用封閉式全防護結構，符合人機工程學的原理，宜人性好，便于操作, 有利于安全生產和減少對生產作業環境的污染。
機床配有多點定量自動潤滑系統，能有效減少熱變形的影響，保證加工精度。
本機床可配備國產GSK/HNC/KND數控系統及進口FANUC/SIEMENS/MITSUBISHI等數控系統，具有可靠的控制性。
機床數據/型號 | 單位 | LA6150 |
床身最大回轉直徑 | mm | 500 |
最大工件長度 | mm | 750/1000/1500/2000 |
最大車削直徑 | 盤類 | mm | 500 |
軸類 | mm | 260 |
最大加工長度（兩頂） | 750 | mm | 670 |
1000 | mm | 920 |
1500 | mm | 1420 |
滑板上最大回轉直徑 | mm | 280 |
Z向?qū)к壙缇?/span> | mm | 390 |
X向?qū)к壙缇?/span> | mm | 210 |
X軸行程 | mm | 290 |
Z軸行程 | mm | 550/800/1300/1800 |
X/Z快移速度 | mm/min | 4(半徑)/8 |
X軸伺服電機扭矩 | Nm | 6（GSK980TDc系統，高精伺服） |
5（GSK980TC3系統，原配伺服） |
Z軸伺服電機扭矩 | Nm | 10(床身1500以上15Nm)（GSK980TDc系統，高精伺服） |
7.5（GSK980TC3系統，原配伺服） |
主軸轉速范圍 （自動換擋） | 低速 | rpm | 25-250 |
中速 | rpm | 70-700 |
高速 | rpm | 176-2000（極限轉速） |
主軸最大連續輸出扭矩 | Nm | 763 |
主軸最大輸出扭矩（15分鐘） | Nm | 953 |
主軸頭形式 | type | D-8 |
主軸通孔直徑及內孔錐度 | type | ?78mm |
?90mm 1:20 |
手動卡盤及過孔 | mm | 200/65 |
主軸電機功率 | kw | 7.5變頻 |
電動刀架形式 | type | 4工位立式(選配6工位臥式) |
刀具規格 | mm | 25x25 |
尾座套筒直徑 | mm | ?75 |
尾座套筒孔錐度 | mm | MT-#5 |
加工精度 | mm | IT6 |
重復定位精度 | mm | X軸：0.012；Z軸：0.016 |
粗糙度 | um | Ra≤1.6 |
機械尺寸 | m | 2.4(2.64/2.9/3.4)x1.6x1.7 |
包裝外形尺寸 | m | 2.6(2.7/3.2/3.6)2.7x1.9x2.1 |
凈重(約) | t | 2.3/2.4/2.6/3.1 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
