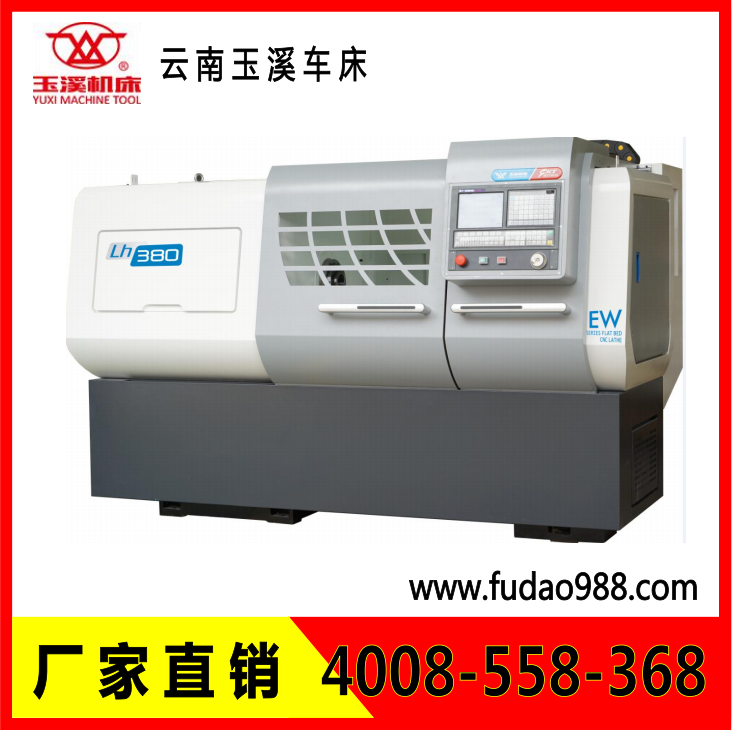

Lh380經濟型數控車床是我廠經濟型系列數控產品之一。其全部結構均按數控機床要求開發、設計、制造，具整機精度穩定性好、剛性強、獨立主軸單元熱變形小、熱穩定性佳、精度保持性好、免維護的優良特性。
本機床是兩座標(縱向Z、橫向X)連續控制臥式數控車床，對于軸類、盤類零件的加工有較高的加工性能，適用于批量大、加工精度高、尺寸一致性要求較高的零件加工，特別適合軍工、航天、汽車、模具、儀器儀表等機械加工行業，對零件進行高效、大批量、高精度的加工。是一種高效率、高精度、高質量、高效益、低成本機床。
機床采用機、電、液一體化結構，整機布局緊湊合理，其高轉速、高精度和高剛性，為用戶在使用中提供了高效率和高可靠性，關鍵的外購件都進行招標采購，選用知名廠家的產品，保證機床的精度和可靠性。整機采用封閉式全防護結構，符合人機工程學的原理，宜人性好，便于操作, 有利于安全生產和減少對生產作業環境的污染。
機床配有多點定量自動潤滑系統，能有效減少熱變形的影響，保證加工精度。
本機床可配備國產GSK/HNC/KND數控系統及進口FANUC/SIEMENS/MITSUBISHI等數控系統，具有可靠的控制性。
機床數據/型號 | 單位 | LH380 | 備注 |
床身/拖板上最大回轉直徑 | mm | 420/360 |
|
滑板上最大工件回轉直徑 | mm | 230 |
|
床身導軌寬度 | mm | 350 |
|
頂尖距 | mm | 750 | 750機床 |
1000 | 1000機床 |
有效加工長度（4/6工位） | mm | 650/580 | 750機床 |
900/830 | 1000機床 |
最大車削直徑 | 立式四工位 | mm | 365 |
|
臥式六工位 | mm | 270 |
|
X軸行程 | mm | 220 |
|
Z軸行程 | mm | 750 | 750機床 |
1000 | 1000機床 |
X/Z快移速度 | mm/min | 6/8(8/10選配) |
|
X軸伺服電機扭矩 | Nm | 4 | GSK 980TC3 |
7 | FANUC 0i TD |
5 | HNC180XP-T3/HNC808B |
Z軸伺服電機扭矩 | Nm | 6 | GSK 980TC3 |
11 | FANUC 0i TD |
7.7 | HNC180XP-T3/HNC808B |
主軸轉速范圍 | rpm | 100-2500/3500(選配) |
|
主軸頭形式 | type | A2-6 |
|
主軸通孔直徑及內孔錐度 | type | ?66mm |
|
?70mm 1:20 |
|
手動卡盤及過孔 | mm | ?200/66 |
|
液壓三爪卡盤及過孔 | mm | 3H-08A6（?36） |
|
主軸電機功率 | kw | 5.5伺服（標配）/7.5伺服(選配） |
|
電動刀架形式 | type | 4工位立式(選配6工位臥式) |
|
刀具規格 | mm | 25x25 |
|
尾座套筒直徑/行程 | mm | ?60/120 |
|
尾座套筒孔錐度 | mm | MT-#4 |
|
加工精度 | mm | IT6 |
|
重復定位精度 | mm | X軸：0.012；Z軸：0.016 |
|
粗糙度 | um | Ra≤1.6 |
|
機械尺寸 | m | 2.35x1.6 |
|
包裝外形尺寸 | m | 2.7x1.9x2.1 |
|
凈重/毛重 | t | 1.8/2.1 |
|
控制系統 | 廣數980TC3<標配>HNC/FANUC/SIEMENS(選配) |
