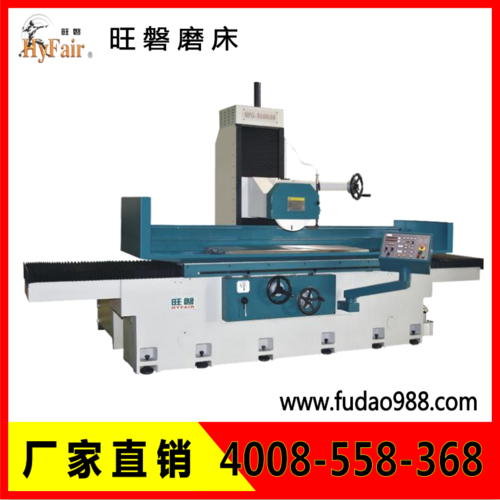

旺磐液壓自動大水磨床特點：
一體式NC操作面板
1、無需程序編寫，直接輸入加工參數即可，簡單、易學、操作方便。
2、將倍率開關選擇OFF檔，點選相應參數后旋轉電子手輪即可進行參數的加減設置。
3、磨削參數的設置可以在自動磨削中無需停止，動態修改立即生效。
4、多種磨削方式【S型進給 切槽單邊下刀 切槽雙邊下刀 Y軸單邊進給 Y軸雙邊進給】任意選擇
5、工件自動磨削結束后按照退刀參數數據自動提升磨頭至設定數據，方便用戶取放工件再次進行加工
較傳統機床優點：
1、一人多機的操作模式可以大大降低人工成本。
2、磨削程序的模組化讓工人的操作更簡捷、便利。
3、一體式NC面板的設計直接提高面板使用壽命和防護等級IP66，更適應于各種惡劣的工作環境。
4、MCU嵌入式控制系統根據平面磨床量身開發，較PLC控制具有參數簡易化設置、操作更簡單、光柵集成化設計、故障自我診斷功能清楚。
故障自診功能通過數碼顯示設備故障位置，方便客戶對設備故障的自我排除。
機床數據/型號 | 單位 | HFG-50100 | HFG-50120 | HFG-60150 | HFG-60200 |
能力 | 工作臺工作面積 | mm | 1020*500 | 1220*500 | 1520*600 | 2050*600 |
左右最大移動量 | mm | 1260 | 1460 | 1760 | 2300 |
前后最大移動量 | mm | 580 | 580 | 680 | 680 |
工作臺面至主軸中心最大距離 | mm | 700 | 700 | 700 | 700 |
工作臺最大承受重量 | Kgs | 800 | 800 | 900 | 1600 |
工作臺 | 工作臺T型槽 | mm*N | 16*3 | 16*3 | 16*3 | 16*3 |
工作臺速度 | m/min | 5-25 | 5-25 | 5-25 | 7-25 |
前后手輪進刀 | 1格 | mm | 0.02 | 0.02 | 0.02 | 0.02 |
1圈 | mm | 5 | 5 | 5 | 5 |
前后自動進刀 | mm | 0.5-12 | 0.5-12 | 0.5-12 | 0.5-12 |
前后快速移動量 | 50HZ | mm/min | 1250 | 1250 | 1250 | 1250 |
60HZ | mm/min | 1500 | 1500 | 1500 | 1500 |
上下結構 | 上下手輪進刀 | 1格 | mm | 0.001 | 0.001 | 0.001 | 0.001 |
1圈 | mm | 0.25 | 0.25 | 0.25 | 0.25 |
| 自動進給量(AS) | mm | X1:0.001
X10:0.01
X100:0.1 | X1:0.001
X10:0.01
X100:0.1 | X1:0.001
X10:0.01
X100:0.1 | X1:0.001
X10:0.01
X100:0.1 |
上下快速移動量 | mm/min | 230 | 230 | 230 | 230 |
砂輪 | 砂輪尺寸 | 標配 | mm | φ355*20-40*127 | φ355*20-40*127 | φ406*20-50*127 | φ406*20-50*127 |
選配 | mm | φ406*20-50*127 | φ406*20-50*127 | φ355*20-50*127 | φ355*20-50*127 |
主軸轉速 | 50HZ | R.P.M | 1450 | 1450 | 1450 | 1450 |
60HZ | R.P.M | 1750 | 1750 | 1750 | 1750 |
馬達 | 主軸馬達 | 標配 | HP*P | 7.5*4 | 7.5*4 | 10*4 | 10*4 |
選配 | HP*P | 10*4 | 10*4 | 15*4 | 15*4 |
上下驅動馬達 | HP*P | 1/2*4 | 1/2*4 | 1/2*4 | 1/2*4 |
油壓馬達 | HP*P | 4*6 | 4*6 | 7.5*6 | 7.5*6 |
沖水馬達 | HP*P | 1/8*2 | 1/8*2 | 1/8*2 | 1/8*2 |
前后驅動馬達 | HP*P | 1/4*6 | 1/4*6 | 1/4*6 | 1/4*6 |
尺寸 | 機器高度 | mm | 2700 | 2700 | 2790 | 2790 |
占地面積 | mm | 5100*2200 | 5100*2200 | 5000*2700 | 6200*2700 |
凈重(估重） | Kgs | 5300 | 5400 | 6600 | 8800 |
毛重(估重） | Kgs | 6300 | 6400 | 7600 | 10000 |
機床配置： |
1、電吸磁盤一臺 2、砂輪一件 3、砂輪拆卸螺母一件 4、砂輪平衡架一件 5、平衡芯軸一根 6、砂輪修整器一件 7、液壓工作站一組 8、冷卻系統一套 9、手動潤滑泵一件 | 1、照明燈一件 2、雙開口扳手一組 3、螺絲刀兩根 4、內六角扳手一組 5、地腳螺栓一組 6、機床墊鐵一組 7、水管、水管卡扣 8、工具箱一件 9、使用說明書一本 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
