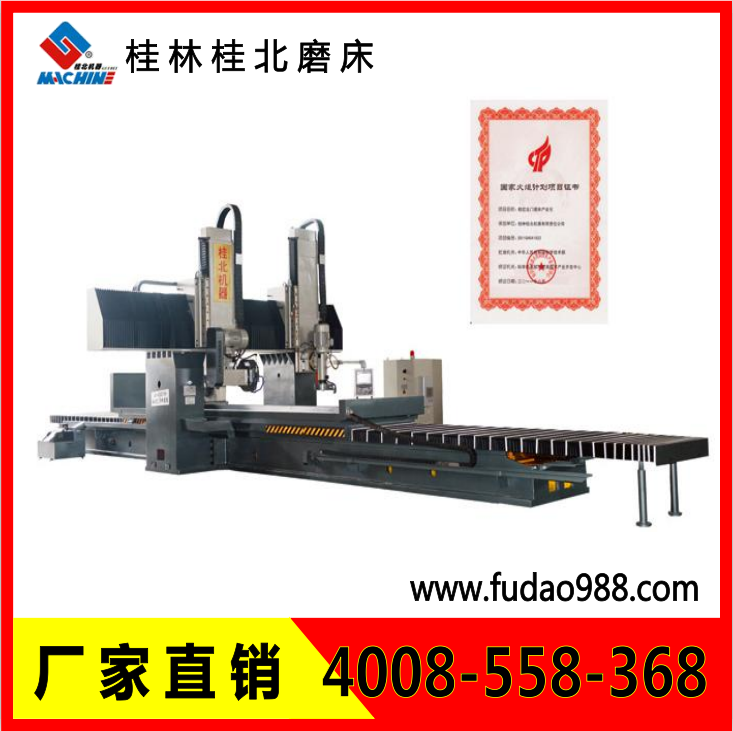

·床身和工作臺選用高強度耐磨鑄鐵，優化結構設計，精度穩定，剛性足；
·橫梁采用階梯式，縮短磨頭主軸中心至立柱距離，增強剛性，提升重磨削時的剛性及精度；·磨頭垂直進給、橫向移動采用交流伺服電機驅動滾珠絲桿；·工作臺采用一推一拉油缸，大流量雙聯泵，獨立液壓站驅動。平、V導軌粘貼聚四氟乙烯軟帶，承重大、噪音小，工作臺運動無級變速；·磨頭主軸選用動靜壓主軸或滾動軸承主軸，配有雙液壓平衡油缸。減輕垂直滾珠絲桿負荷，保證工作表面質量（臥磨頭有電主軸和動靜壓主軸兩種結構，供用戶選用）；·機床縱向?qū)к壊捎米詣?dòng)連續潤滑。垂直和橫向?qū)к壖敖z桿副采用自動集中潤滑；·冷卻箱配有磁性分離器過濾冷卻液循環使用；·機床運行平穩，精度可靠。
機床數據/型號 | 單位
unit | 16系列
GM-KD**16A | 20系列
GM-KD**20A | 25系列
GM-KD**25A |
寬度 | mm | 1600 | 2000 | 2500 |
長度 | mm | 2000-10000 |
最大磨削高度 | mm | 800、1000(按技術協議) |
龍門立柱間距 | mm | 2200 | 2500 | 3000 |
工作臺縱向移動量（液動） | mm | 按工作臺長度定 |
工作臺移動速度（無級調速） | m/min | 5-25(5-27) |
工作臺T形槽槽數 | / | 5 | 7 | 7 |
砂輪中心至臺面面距離 | mm | 200-1050、200-1250(按技術協議) |
磨頭最大移動量(垂直） | mm | 850、1050(按技術協議) |
砂輪尺寸（外徑×寬度×內徑） | mm | Φ500×75×Φ203 (臥磨頭)
Φ400×50×Φ127 (立磨頭) |
垂直進給手輪最小刻度值 | mm | 0.005 |
磨頭電機功率 | 臥磨頭 | Kw | 15 (按技術協議) |
立磨頭 | 7.5、11 (按技術協議) |
加工表面對基面的平行度 | mm | 0.01/1000 |
工件表面粗糖度 | m | Ra0.63 |
工作臺寬度(Table width)：1600. 2000/2500/3000mm
工作臺長度(Table length)：2000-10000mm
磨削高度(Grinding height)：630/800/1000/(>lOOOmm為特殊訂貨Special order)
機床型號的編制：GM-KD(長度/100)(寬度/100)A
Machine model preparation: GM-KD(length/lOO) (width/lOO)A
例：工作臺長度3000mm，寬度1000mm，則型號GM-KD3016A
For example: Table length 3000mm, Table width 1000mm, than model: GM-CD6016A
機床的電機功率，外型尺寸、重量請參考技術協議。
