◆采用整體式套筒主軸，進口精密級主軸軸承，及主軸伺服電機驅動，以實現高精度、高剛性及轉速穩定性。散熱片式主軸箱設計，并配有對稱的加強筋，可有效降低主軸溫升，增加主軸穩定性及軸承壽命。
◆高剛度，床身傾斜30°或45°,采用優質鑄鐵樹脂砂造型，緊密型筋骨板結構，剛性好、抗震性強。大拖板和刀架斜置,使得機床的操作和排屑都很方便，并且占地面積小，有很好的宜人性。
◆兩軸轉動由伺服電機與精密滾珠絲桿通過彈性聯軸直聯，受力情況好、定位精度高，配備電腦自動滑潤系統對直線導軌及滾珠絲桿強制潤滑。
◆X軸及Z軸采用高剛性線性滑軌，軌道與軌道之間經計算取得較佳的跨距，低阻力、高剛性、高精度，位移速度可達28M/min，提高工作效率，縮短加工時間。
◆液壓站采用臺灣變量泵、液壓電機、電磁閥并加裝風冷裝置，噪音小、油溫低。
◆全封閉防護，防水性好，底座整體鑄件。

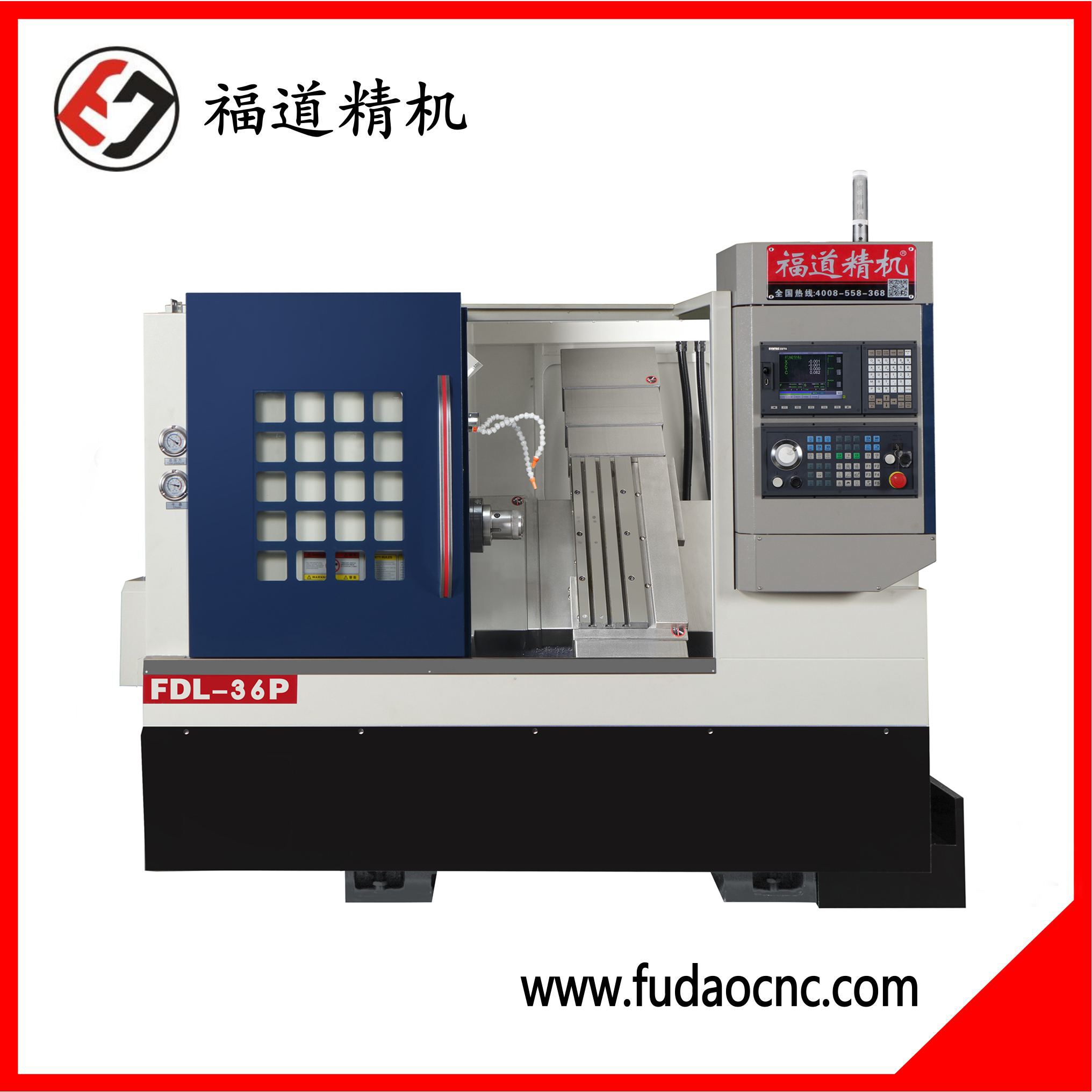

機床數據\型號 | 單位 | FDL-36P | FDL-46P | FDL-52P |
加工范圍 | 床身上最大回轉直徑 | mm | Φ400 | Φ500 | Φ500 |
最大加工直徑（盤類） | mm | Φ200 | Φ300 | Φ400 |
排刀上加工直徑 | mm | Φ125 | Φ125 | Φ125 |
最大加工長度 | mm | 280 | 300 | 300 |
主軸參數 | 主軸類型 |
| A2-4 | A2-5 | A2-6 |
夾頭尺寸 |
| 5寸卡盤/筒夾 | 6寸卡盤/筒夾 | 8寸卡盤/筒夾 |
主軸通孔直徑 | mm | φ46 | φ56 | Φ66 |
拉管通孔直徑 | mm | φ36 | φ46 | Φ52 |
主軸轉數范圍 | rpm | 0-6000 | 0-6000 | 0-4500 |
X\Z軸參數 | 最大行程（X/Z） | mm | 800/250 | 900/300 | 900/300 |
移動速度（X/Z） | m/min | 30/30 | 30/30 | 30/30 |
刀塔工位數 |
| 8/12（選配） | 8/12（選配） | 8/12（選配） |
最小設置單位（X/Z） | mm | 0.001 | 0.001 | 0.001 |
各軸精度 | 主軸分度重復定位精度 | 度 | ±0.005° | ±0.005° | ±0.005° |
主軸分度定位精度 | 度 | ±0.002° | ±0.002° | ±0.002° |
X/Z軸重復定位精度 | mm | ±0.003 | ±0.003 | ±0.003 |
X/Z軸重復定位精度 | mm | ±0.002 | ±0.002 | ±0.002 |
電機功率 | 主軸電機功率 | kw | 4.0/5.5 | 5.5/7.5 | 7.5/11 |
冷卻水泵功率 | kw | 0.25 | 0.25 | 0.25 |
液壓電機功率 | kw | 0.75 | 0.75 | 0.75 |
X軸電機功率 | kw | 1.3 | 1.7 | 2.4 |
Z軸電機功率 | kw | 1.3 | 1.7 | 2.4 |
機床總重量 | kg | 2380 | 2800 | 3100 |
外形尺寸（長*寬*高） | mm | 2100*1600*1950 | 2100*1600*1950 | 2300*1600*2000 |
備注：本公司機床不斷進行研發改良，如有外觀及技術參數僅供參考，實際外觀技術參數均以訂貨為準。www.fudao988.cn
