u機床基礎鑄件均采用優質樹脂砂鑄件，強韌筋肋布局合理，且經過兩次人工時效處理，承載能力大穩定性好，強 度高，各項精度穩定可靠，清除應力長久不變形
u采用進口品牌P4級主軸專用軸承，且經過電腦平衡校正及跑合測試，確保最大的軸向、徑向剛性和加工精度，確保了主軸的可靠性高、壽命長、噪音小、震動小、精度高的優點，采用增壓打刀缸快速卸刀。
u三軸均采用原裝臺灣C3級精密滾珠絲桿，安裝P4級軸承，確保定位精度與重復定位精度，且三軸采用原裝日本三菱伺服馬達和主軸電機，直聯傳動，確保強大承載能力下的進給精度。
u線性導軌采用進口滾動線性導軌，滑動摩擦阻力小，運動速度快、微量進給時相應快，低速無爬行和高速無振動現象，提高機床的運動精度和響應速度。
u系統采用世界先進的三菱M70數控系統，個性化界面，方便操作，驅動器光纖傳送，數據穩定可靠，網線傳輸方便管理，傳輸快捷便利。內置存儲卡，最大可達2G，程序直接調用，最新三菱M80系列控制器都標配備了RISC64位CPU，系統均采用伺服驅動，確保了控制系統的穩定性高、速度快，表面光滑，精度高等優點，具備了制造模具應有的功能，是模具生產的選擇

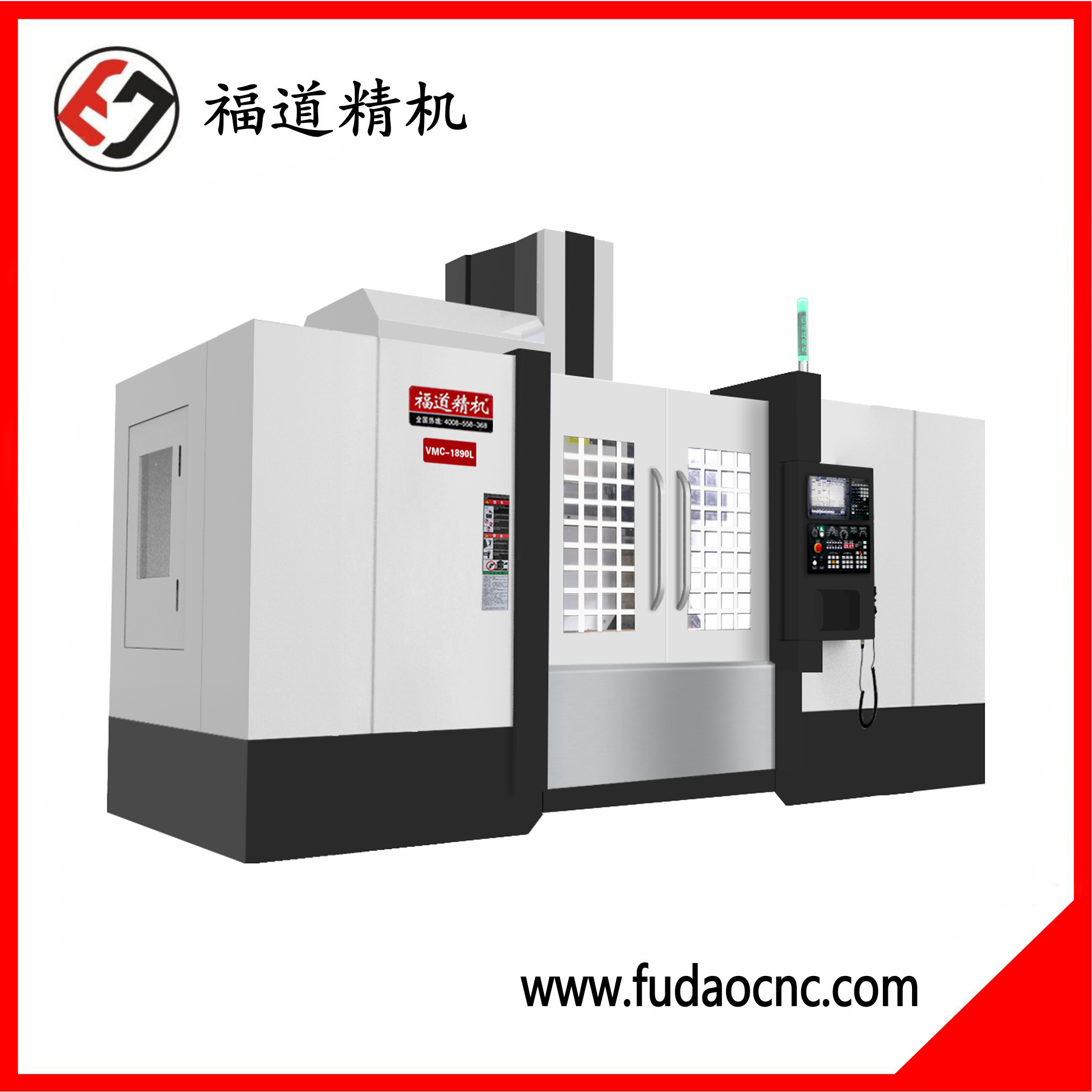

機床數據\型號 | 單位 | VMC-1580L | VMC-1690L | VMC-1890L |
X軸行程 | mm | 1500 | 1600 | 1800 |
Y軸行程 | mm | 800 | 900 | 900 |
Z軸行程 | mm | 700 | 600 | 600 |
主軸端面至工作臺面距離 | mm | 130-830 | 112-712 | 160-760 |
主軸中心至立柱防護面距離 | mm | 810 | 950 | 950 |
工作臺尺寸 | mm | 1700×800 | 1800×900 | 2000×900 |
工作臺承重 | kg | 1500 | 1500 | 1600 |
工作臺T型槽(槽數-尺寸×間距) | mm | 5-22×140 | 5-22×165 | 5-22×165 |
主軸錐度規格 |
| BT50 | BT50 | BT50 |
主軸轉速（可選配） | rpm/mm | 8000/10000 | 8000/10000 | 8000/10000 |
主軸電機功率 | kw | 18.5 | 18.5 | 18.5 |
三軸電機功率（X/Y/Z） | kw | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 4.5/4.5/4.5 |
X/Y/Z軸快速移動速度 | m/min | 20/20/15 | 20/20/15 | 20/20/15 |
切削進給速度 | m/min | 0-10000 | 0-10000 | 0-10000 |
定位精度 | mm | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 |
重復定位精度 | mm | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 |
氣壓需求 | Kg/cm2 | ≥6 | ≥6 | ≥6 |
刀庫容量 | 把 | 16/20/24 | 16/20/24 | 16/20/24 |
機床重量 | Kg | 13500 | 13500 | 15500 |
機床尺寸（長×寬×高） | mm | 3900×3300×3500 | 4100×3500×3550 | 4400×3500×3550 |
標配配置： |
1、三菱系統 2、皮帶式主軸 3、主軸吹氣系統 4、油冷機 5、切削冷卻單元 6、全罩式鈑金 7、電氣箱熱交換器 8、集中自動潤滑系統 9、健椿或羅翌主軸 10、臺灣上銀產絲桿/PAM 11、三軸全罩式防屑伸縮護罩 12、三軸螺桿預拉裝置 13、程式儲存功能 | 14、水平螺桿及墊塊 15、變壓器 16、日本NSK軸承 17、氣動接刀裝置 18、調整工具及工具箱 19、移動式手輪 20、LED工作照明燈 21、剛性攻牙 22、操作及編程手冊 23、 防油線 24、接觸施耐德/歐姆龍 25、上銀/PAM 26、打刀缸臻賞 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
