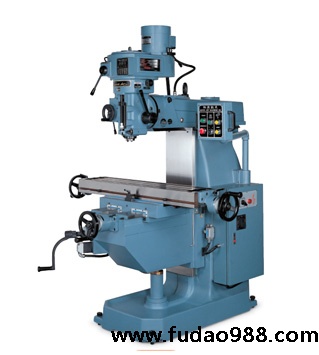

臺灣快捷立式搖臂炮塔銑床機械結構特點：
◆立銑頭采用強力結構配合，低速鋼性強渡充足，高速穩定性特佳。
◆機體鑄件采底座、立柱及伸出臂滑道座連結一體成型，剛性結構超強，穩固不變形。
◆鑄件均為EC30以上，或采用FCD35，且全面經材質分析后，使鑄件成型，并經強制回火調質處理，耐磨性佳，無變形之虞。
◆X、Y軸采用C5級精密滾珠螺桿，配合預壓式雙螺帽，且至至于滑道重心中心，押送平順無背隙，定位控制性佳，使用壽命長。
◆工作臺及鞍座為外覆式鳩尾配合，跨距及平面受力面積大，承載力均衡，配合自動潤滑系統，押送阻力小、平穩、精確度高。
◆工作臺滑軌及上下平面經調質后，高周波硬化處理。T型槽經校正后再施以研磨，提供最準確的加基準。
參數 規格 | QJM - VA 型 | QJM - VS 型 |
主軸 |
主軸端孔 | NST30 / R8 / NST40 |
回轉速 | 75-3600RPM / 16段變速 | 60-3600RPM (4050) 無段變速 |
左右傾斜角度 | 各 45° |
伸降套行程 | 140MM (5.51”) |
伸出臂行程 | 450MM (17.71”) |
主軸端至臺面距離 | NST30 & NST40： 0-500MM (0-19.68”) R8：0-485MM (0-19.09”) |
主軸中心至機身距離 | 165-615MM (6.49”-24.21”) |
主軸自動壓送軸速度 | 0.035 / 0.07 / 0.14MM (0.0014”X0.0028”X0.0056”) (每轉一圈) |
工作臺 |
面積 | 1200 x 260 mm(47.24”X10.23”) |
左右行程 | 650MM (25.59”) |
前后行程 | 350MM (13.77”) |
升降行程 | 360MM (14.17”) |
T 型槽 (寬x槽數x間距) | 16 x 3 x 63MM (0.46” x 0.12” x 2.25”) |
升降快速押送 | 1150MM / MIN (45.27”/min) |
電動機 |
主軸 | 2.2KW (3HP) | 3.7KW (5HP) AC變頻馬達 |
伸降座(Z軸) | 0.75KW (1HP) |
潤滑泵浦 | 3W |
電磁泵浦 | 13W |

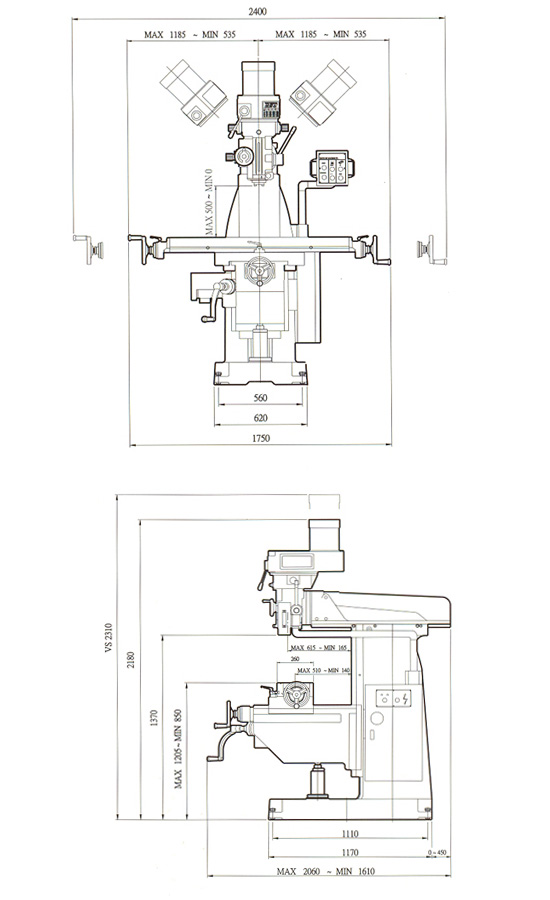

外觀尺寸(長x寬x高) | 1750 x 1610 x 2180mm | 1750 x 1610 x2310mm |
裝箱尺寸(長x寬x高) | 1700 x 1700 x 2100mm | 1700 x 1750 x 2100mm |
凈重 | 1620KGS | 1680KGS |
毛重 | 2000KGS | 2080KGS |
銑床配置： |
1、兩軸5u光柵電子尺一套 2、Y軸走刀器一臺 3、6寸平口鉗一臺 4、壓板一套 5、嗦咀一套 6、電控箱一組 7、工作燈一盞 8、Z軸升降自動 | 1、拉桿一條 2、梅花扳手一根 3、螺絲刀一根 4、內六角一組 5、機床腳墊四個 6、電源線一條 7、使用說明書一本 8、工具箱一個 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
