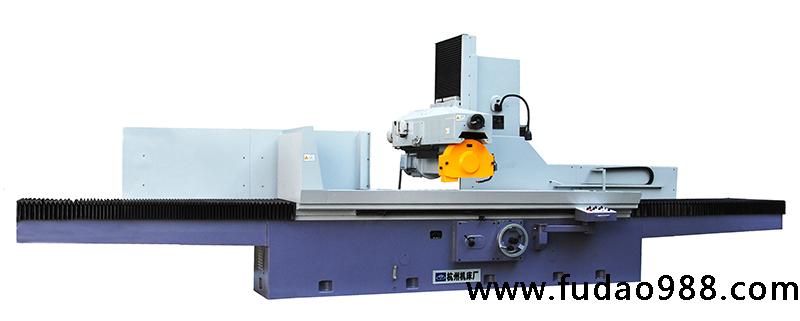

杭州臥軸矩臺平面大水磨床具有下列特點：
◆本機床是臥軸矩臺平面磨床系列產品的擴充，是我公司最新開發的磨頭移動式平面磨床。機床主要是以砂輪周邊磨削工件的水平平面，也可用砂輪的側面磨削工件的凸緣的垂直側面，能加工鋼、鑄鐵和有色金屬制成的零件，工件可直接固定在工作臺面上、或吸牢在電磁吸盤上、或其他夾具夾持進行磨削，使用范圍廣，適用于各種機械加工工廠、量具廠、汽車、磨具等行業零件磨削加工。
◆工作臺導軌及拖板垂直導軌粘貼四氟乙烯導軌軟帶，耐磨性好，進給靈敏度高。
◆工作臺縱向運動有葉片泵驅動，運動平穩，噪音小。油池配有冷卻裝置，溫升低，熱變形小。
◆磨削主軸采用前四后二軸承支承方式，軸承采用高精度成對角接觸滾動球軸承。主軸回轉精度高，磨削剛性好。主軸通過彈性聯軸器由電機驅動。
◆磨頭橫向進給運動采用滾珠絲杠+變頻調速電機驅動，進給靈敏，也可手動。磨頭垂直進給機構采用蝸輪蝸桿減速機構+滾珠絲杠+交流電機驅動，可快速升降，磨削時進給運動通過轉動刻度手輪實現手動進給。
參數 規格 | 單位 | HZ-800 |
工 作 臺 | 工作臺面尺寸(寬×長) | mm | 800×2000 |
最大磨削尺寸(寬×長×高) | mm | 800×2000×600 |
工作臺縱向行程(最大) | mm | 2100 |
工作臺速度(無級) | m/min | 5-25 |
工作臺T型槽(槽數×寬度) | mm | 3×22 |
工作臺承載量 | kg | 825 |
磨 頭 | 砂輪軸中心至工作臺距離(最大) | mm | 825 |
砂輪軸轉速 | r/min | 1440 |
磨頭垂直進給 | 手輪每格 | mm | 0.005 |
快速進給 | m/min | 0.4 |
磨頭機動橫向進給 | 連續 | m/min | 0.5-1.5 |
斷續 | m/min | 5-20 |
磨頭機動橫向進給 | 手輪每轉 | mm | 1.5 |
砂輪尺寸(外徑×寬×內徑) | mm | Φ450×63×Φ203 |
電機 功率 | 電機總功率 | kw | 約26 |
磨頭電機功率 | kw | 11 |
工作 精度 | 加工表面對基面的平行度 | mm | 300:0.005 |
表面粗糙度 | um | Ra0.63 |
機床 重量 | 凈重 | kg | 12000 |
毛重 | kg | 約13000 |
外形尺寸(長×寬×高) | mm | 8050×2430×2650 |
包裝箱尺寸(長×寬×高) | mm | 8400×2750×3050 |
隨機附件： | 特殊附件（另計價） |
1、電磁吸盤一塊 2、砂輪修整器一件 3、砂輪平衡軸一根 4、退磁器（TC-1）一件 5、水平墊鐵一套 6、砂輪法蘭及砂輪一套 | 1、金剛石砂輪刀一件 2、砂輪平衡架一件 3、正弦平口鉗一件 4、平衡塊12塊 5、裝在拖板上的砂輪修整一套 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
