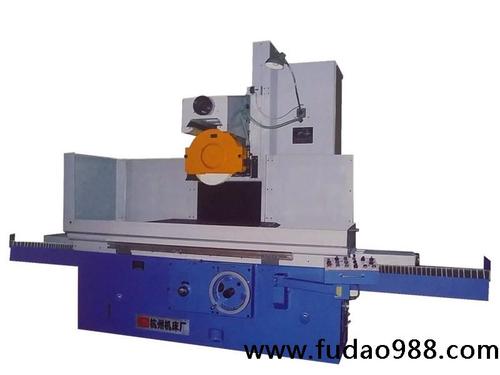

杭州臥軸矩臺平面大水磨床具有下列特點：
◆本系列機床主要是以砂輪的周邊磨削工件平面的機床，也可磨削角尺、槽子、模具等，使用范圍很廣。適用于各種機械加工廠、汽車、模具、行業等零件加工工廠。本機床可以磨削鋼、鐵、及有色金屬制成的零件。
◆本機床為磨頭移動式機床，即工作臺只在床身導軌上由液壓驅動作縱向運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。
◆工作臺和床身導軌副采用貼塑減摩滑動導軌副。
◆垂直運動和橫向運動采用滾珠絲杠傳動，垂直運動有快速升降，進給為手動；橫向運動由柱塞油怪達驅動，橫向進給可機動或手動。
◆在結構上留有安裝伺服電機位置，可將油馬達和交流電機調成伺服電機，配置數控系統，成為數控機床。
參數 規格 | 單位 | M7160×16/HZ | M7160×20/HZ | M7160×30/HZ |
工 作 臺 | 臺面尺寸（寬×長） | mm | 600×1600 | 600×2000 | 600×3000 |
最大磨削尺寸（寬×長×高） | mm | 600×1600×600 | 600×2000×600 | 600×3000×600 |
工作臺縱向行程（最大） | mm | 1700 | 2100 | 3100 |
工作臺速度（無級） | m/min | 5-30 |
工作臺T型槽槽數×寬度 |
| 3×22 |
工作臺承載量 | kg | 1482 | 1800 | 2800 |
磨 頭 | 砂輪軸中心至工作臺距離最大 | mm | 820 | 825 |
磨頭垂直 進給 | 手輪每格 | mm | 0.005 |
快速進給 | m/min | 0.4 |
磨頭機動 橫向進給 | 連續 | m/min | 0.5-1.2 |
斷續 | mm | 5-20 |
磨頭手動橫向進給 手輪每格 | mm | 0.01 |
砂輪軸轉速 | rpm | 1440 |
砂輪尺寸（外徑×寬×內徑） | mm | φ450×63×φ203 | Φ450×75×Φ203 |
電機功率 | 電機總功率 | kw | 22.875 |
磨頭電機功率 | kw | 11 |
工作精度 | 加工表面對基面的平行度 | mm | 300：0.005 |
表面粗糙度 | μm | Ra0.63 |
機床重量 | 凈重 | kg | 8500 | 10000 | 12000 |
毛重 | kg | 11000 | 11000 | 14000 |
外形尺寸（長×寬×高） | mm | 4682×2021×2330 | 5500×2240×2580 | 9230×2238×2330 |
包裝箱尺寸（長×寬×高） | mm | 5080×2450×2800 | 4880×2450×2800 | 6540×2320×2990 |
隨機附件： | 特殊附件（另計價） |
1、電磁吸盤一塊 2、砂輪修整器一件 3、砂輪平衡軸一根 4、退磁器（TC-1）一件 5、水平墊鐵一套 6、砂輪法蘭及砂輪一套 | 1、金剛石砂輪刀一件 2、砂輪平衡架一件 3、正弦平口鉗一件 4、平衡塊12塊 5、裝在拖板上的砂輪修整一套 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
