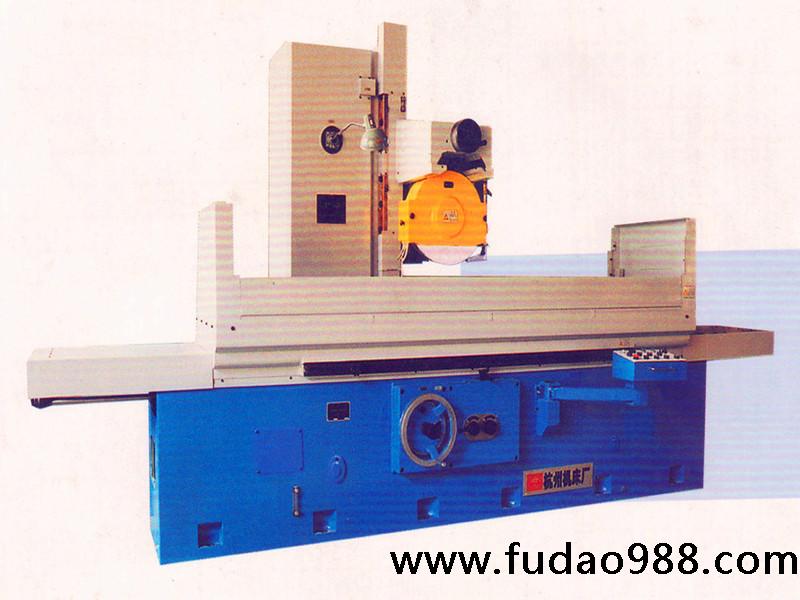

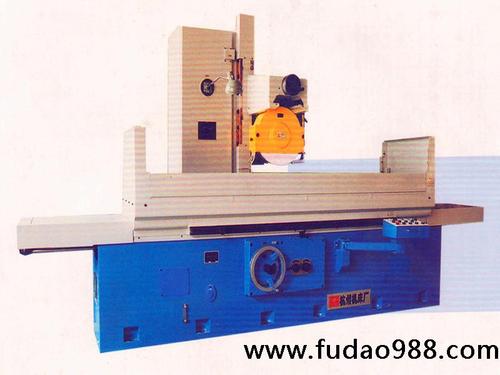

杭州臥軸矩臺平面大水磨床具有下列特點：
◆本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬制成的各類工件平面。適用于各種機械加工車間和機修車間。
◆工作臺面加長至2米到4米，特別適用加工紡織機械的刀剪模具、模板、針板等較長的工件。
◆工作臺縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動。
◆垂直進給采用手動，磨輪軸采用裝入式電動機驅動。
◆有控制熱變形裝置，熱變形小。
參數 規格 | 單位 | HZ-033/2S | HZ-033/3S | HZ-033/4 |
工 作 臺 | 臺面尺寸（寬×長） | mm | 320×2000 | 320×2500 | 320×4000 |
最大磨削尺寸（寬×長×高） | mm | 320×2000×400 | 320×2500×400 | 320×4000×400 |
工作臺縱向行程（最大） | mm | 2050 | 2550 | 4300 |
工作臺速度（無級） | m/min | 3-17 | 3-22 |
工作臺T型槽(槽數×寬度） | mm | 3×18 |
工作臺承載量(最大) | kg | 798 | 1240 | 2000 |
磨 頭 | 砂輪軸中心至工作臺最大距離 | mm | 575 | 600 |
磨頭最 大行程 | 橫向（手動及液動） | mm | 350 |
垂直（手動） | mm | 400 | 775 |
手動垂 直進刀 | 手輪每格合 垂直進刀量 | mm | 0.01 |
手輪每轉合 垂直進刀量 | mm | 1.29 |
液壓橫 向進刀 | 連續進刀速度 | m/min | 0.5-3 |
斷續進刀量 |
| 3-30mm/工作臺每行程 |
砂輪轉速 | rpm | 1440 |
砂輪尺寸（外徑×寬×內徑） | mm | φ350×40×φ127 | φ400×63×φ127 |
電機功率 | 電機總功率 | kw | 7.62 | 16.7 |
磨頭電機功率 | kw | 4.5 | 11 |
工作 精度 | 加工表面對基面的平行度 | mm | 300：0.005 |
表面粗糙度 | μm | Ra0.63 |
機床 重量 | 凈重 | kg | 6500 | 7000 |
|
毛重 | kg | 7000 | 7500 |
|
外形尺寸（長×寬×高） | mm | 4850×1673×2035 | 4205×1693×2035 | 14830×1775×2550 |
包裝箱尺寸（長×寬×高） | mm | 5200×1750×2400 | 5130×1750×2400 | 主機不裝箱 |
隨機附件： | 特殊附件（另計價） |
1、電磁吸盤一塊 2、砂輪修整器一件 3、砂輪平衡軸一根 4、砂輪平衡架一件 5、退磁器（TC-1）一件 6、水平墊鐵一套 7、砂輪法蘭及砂輪一套 | 1、金剛石砂輪刀一件 2、砂輪平衡架一件 3、正弦平口鉗一件 4、平衡塊12塊 5、裝在拖板上的砂輪修整一套 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
