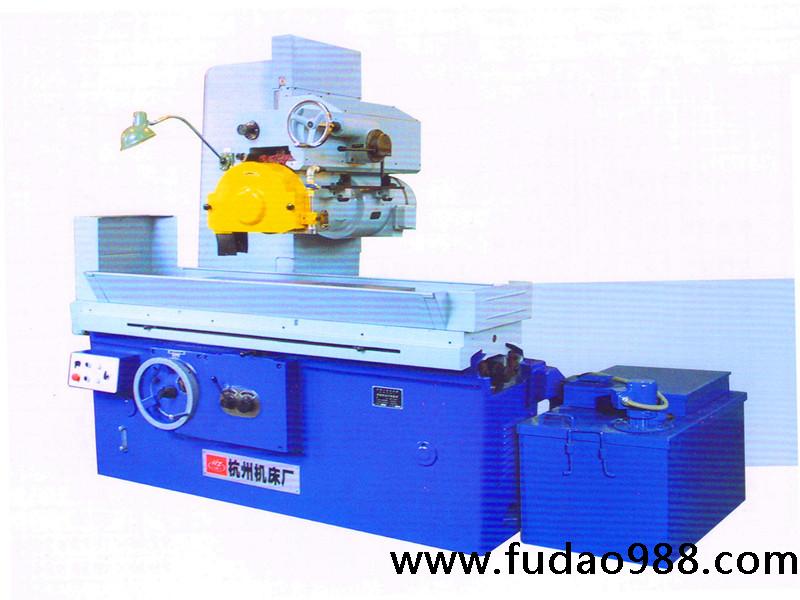

杭州臥軸矩臺平面大水磨床M7132H具有下列特點：
◆本機床是在M7132臥軸矩臺平面磨床的基礎上改進設計而成的，適用于各種機械加工車間和機修車間。
◆工作臺縱向運動由葉片油泵驅動，運轉平穩，噪聲小，油池溫升低，精度達到臥軸矩臺平面磨床國家標準（GB/T4022-1983）
◆可進行槽和凸緣側面的磨削。
◆磨頭橫向進給機構，有液壓自動進給和手動進給，操作方便。
◆磨頭垂直運動有快速升降機構。
◆磨頭電動機和油泵電動機均采用Y系列電機，電氣貫徹安全國家標準。
◆外形美觀，機床留有安裝數顯裝置的位置。
參數 規格 | 單位 | M7132H |
工 作 臺 | 工作臺面積（寬×長） | mm | 320×1000 |
最大磨削尺寸（寬×長×高） | mm | 320×1000×400 |
工作臺縱向行程（最大） | mm | 1100 |
工作臺速度（無級） | m/min | 3-27 |
工作臺T型槽 槽數×寬度 |
| 3×18 |
工作臺承載量 | kg | 499 |
磨 頭 | 砂輪軸中心至工作臺距離（最大） | mm | 575 |
磨頭的最大行程 | 橫向（手動或液動） | mm | 360 |
垂直（手動） | mm | 400 |
垂直進給 | 手動每格 | mm | 0.01 |
手動每轉 | mm | 1.00 |
連續進給速度（無級）測量時縱向運動應停止 | m/分 | 0.5-3 |
工作臺每行程斷續進給量（無級變速） | mm | 5-25 |
磨頭快速機動速度 | mm/分 | ≥500 |
砂輪軸轉速 | rpm | 1440 |
砂輪尺寸（外徑×寬×內徑） | mm | φ350×40×φ127 |
電機 功率 | 電機總功率 | kw | 9 |
磨頭電機功率 | kw | 5.5 |
工作 精度 | 加工表面對基面的平行度 | mm | 300：0.005 |
表面粗糙度 | μm | Ra0.63 |
機床 重量 | 凈重 | kg | 3500 |
毛重 | kg | 4000 |
外形尺寸（長×寬×高） | mm | 2295×1673×2045 |
包裝箱尺寸（長×寬×高） | mm | 2800×1830×2450 |
隨機附件： | 特殊附件（另計價） |
1、電磁吸盤一塊 2、砂輪修整器一件 3、砂輪平衡軸一根 4、砂輪平衡架一件 5、退磁器（TC-1）一件 6、水平墊鐵一套 7、砂輪法蘭及砂輪一套 | 1、金剛石砂輪刀一件 2、正弦平口鉗一件 3、平衡塊12塊 4、裝在拖板上的砂輪修整一套 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
