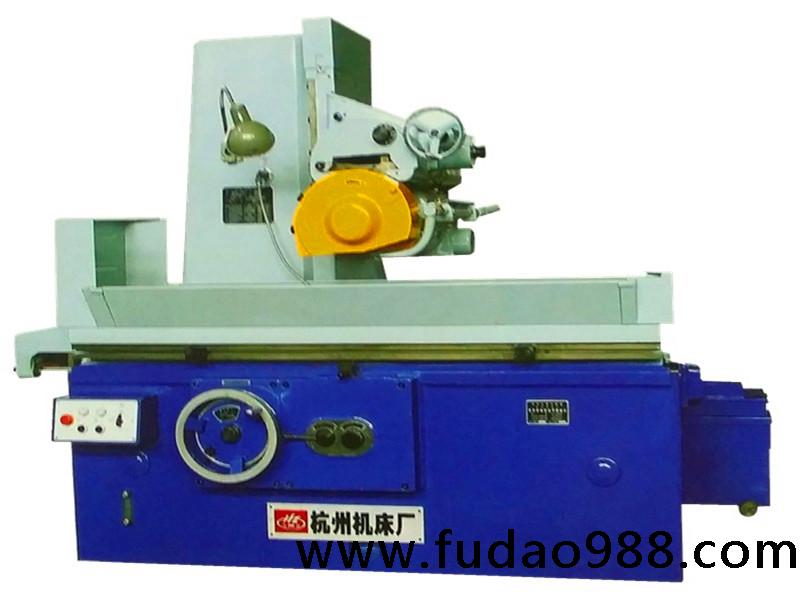

杭州臥軸矩臺平面大水磨床具有下列特點：
◆本機床采用砂輪周邊進行磨削，可磨削鋼材、鑄鐵和有色金屬制成的各類工件平面。適用于各種機械加工車間和機修車間。
◆工作臺縱向運動和磨頭橫向進給均采用液壓驅動，橫向進給也可以手動，垂直進給為手動。
◆垂直進給采用手動，磨輪軸采用裝入式電動機驅動。
◆有控制熱變形裝置，熱變形小。
◆垂直進給帶快速升降，也可手動。
參數 規格 | 單位 | M7130S | HZ-034/1S |
工 作 臺 | 臺面尺寸（寬×長） | mm | 300×1000 | 320×1600 |
最大磨削尺寸（寬×長×高） | mm | 300×1000×400 | 320×1600×400 |
工作臺縱向行程（最大） | mm | 1100 | 1650 |
工作臺速度（無級） | m/min | 3-27 | 3-20 |
工作臺T型槽槽數×寬度 |
| 3×18 |
工作臺承載量 | kg | 468 | 624 |
磨 頭 | 砂輪軸中心至工作臺距離最大 | mm | 575 |
磨頭橫向每行程斷續進給量 | mm/次 | 3-30 |
砂輪軸轉速 | rpm | 1440 |
垂直進給手輪刻度盤值 | mm | 0.01 |
手輪每轉磨頭進給量 | 垂直進給 | mm | 1.29 |
橫向進給 | mm | 8 | 8．25 |
砂輪尺寸（外徑×寬×內徑） | mm | φ350×40×φ127 |
電機 功率 | 電機總功率 | kw | 7.62 |
磨頭電機功率 | kw | 4.5 |
工作 精度 | 加工表面對基面的平行度 | mm | 300：0.005 |
表面粗糙度 | μm | Ra0.63 |
機床 重量 | 凈重 | kg | 3500 | 5000 |
毛重 | kg | 4000 | 7100 |
外形尺寸（長×寬×高） | mm | 2295×1673×2035 | 4205×1693×2035 |
包裝箱尺寸（長×寬×高） | mm | 2800×1830×2480 | 4500×1830×2400 |
隨機附件： | 特殊附件（另計價） |
1、電磁吸盤一塊 2、砂輪修整器一件 3、砂輪平衡軸一根 4、退磁器（TC-1）一件 5、水平墊鐵一套 6、砂輪法蘭及砂輪一套 | 1、金剛石砂輪刀一件 2、砂輪平衡架一件 3、正弦平口鉗一件 4、平衡塊12塊 5、裝在拖板上的砂輪修整一套 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
