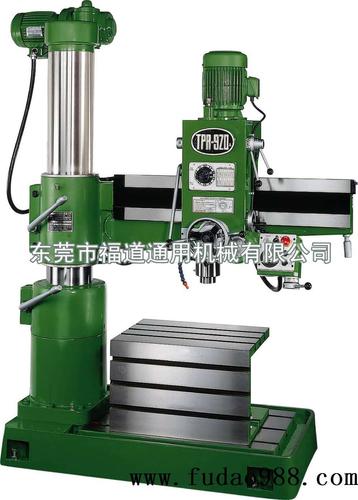

臺灣臺勵福搖臂鉆床機床特性：
●主軸正逆轉采用自制機械式切換開關，長期使用不易損壞。
●旋臂采高級鑄體翻鑄而成，其滑軌更經嚴格熱處理及精密研磨。
●二馬力標準馬達可提供重切削下多種不同速度的選擇。
●主軸采用特殊彈簧平衡，此種平衡機構較傳統耐用。
●內裝多項極限，超負荷保護裝置，可兼顧操作之安全性。
●特制進刀深度輔助環，可隨時顯示主軸進刀深度達全程210MM。
規格 參數 | TPR-720A | TPR-820A | TPR-920A | 速查碼 |
大柱直徑 | 210mm | 210mm | 210mm | A |
主軸中心至機柱表面最大距離 | 750mm | 850mm | 950mm | D+C |
主軸中心至機柱表面最小距離 | 220mm | 220mm | 220mm | C |
主軸頭在旋臂上水平移動行程 | 530mm | 630mm | 730mm | D |
主軸末端至底座加工面最大距離 | 1060mm | 1210mm | 1210mm | E |
主軸末端至底座加工面最小距離 | 260mm | 350mm | 350mm | F |
旋臂在機柱上垂直升降行程 | 580mm | 640mm | 640mm | E-F-I |
箱型工作臺有效工作范圍 | 600×445×380mm | L×K×H |
底座尺寸 (長x寬x高) | 1260×640×160mm | R×S×Q |
主軸孔錐度(莫氏番號) | MT#4 |
|
主軸垂直行程 | 220mm | I |
主軸轉速(回轉速/分?jǐn)?shù)x段數) | 88,154,282,455,796,1500×6段 |
|
主軸進刀速(MM/轉x段數) | 0.05,0.09,0.15×3段 |
|
主軸驅動馬達馬力數 | 2HP |
|
旋臂升降馬達馬力數 | 1HP |
|
冷卻泵浦馬達馬力數 | 1/8HP |
|
齒輪箱端至地面最大距離 | 2170mm | 2320mm | 2320mm | M |
機柱帽蓋頂端至地面高度 | 1850mm | 2010mm | 2010mm | G |
單機凈重(約) | 1120公斤 | 1200公斤 | 1250公斤 |
|
裝箱后毛重(約) | 1250公斤 | 1340公斤 | 1400公斤 |
|
裝箱尺寸(長x寬x高)mm | 1680×826×2160 | 1680×826×2190 | 1806×864×2210 |
|
工 作 能 力 | 鉆孔 | 中碳鋼 | 32? |
|
鑄鐵 | 50? |
|
攻牙 | 中碳鋼 | 25? |
|
鑄鐵 | 32? |
|
臺勵福搖臂鉆配置：原裝臺灣進口主配件 |
1、工作臺一個 2、工作燈一個 3、鉆夾頭一個 4、鉆夾柄一根 5、退刀沖仔一件 6、一字起子一根 7、十字起子一根 8、六角扳手常用一組 | 1、水泵一組 2、油壺一個 3、固定扳手一把 4、水平調整螺絲一組 5、鑄鐵墊塊一套 6、操作說明書 7、檢驗合格證 8、工具箱一個 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
