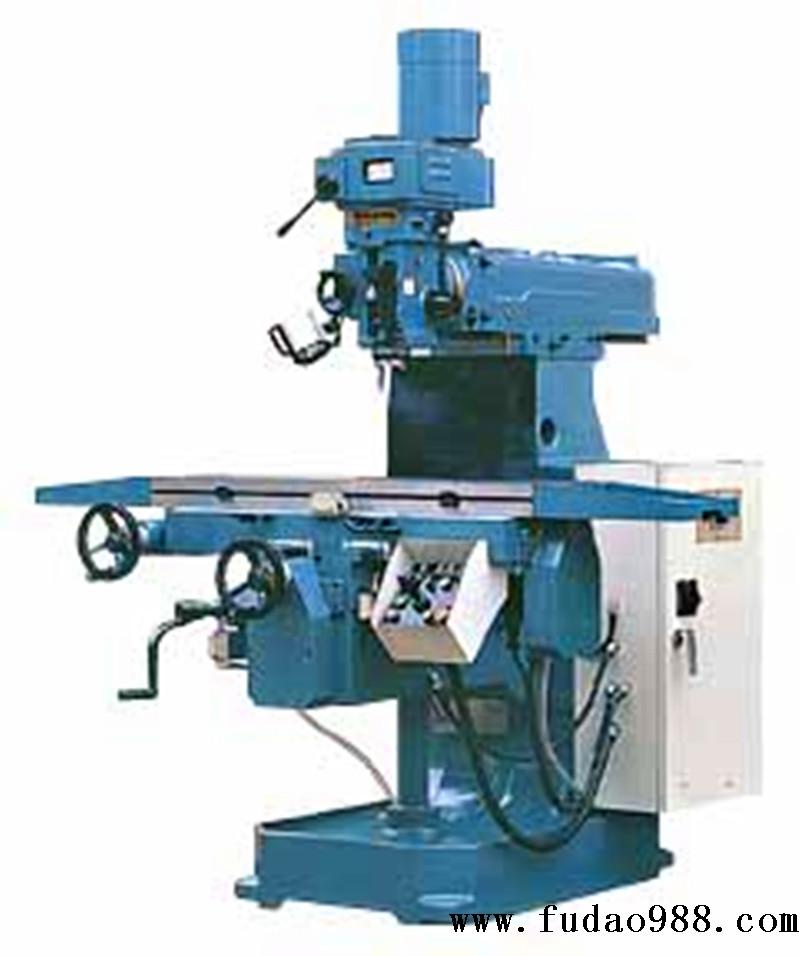

臺灣鴻昌銑床特點
材料：機體采用Fc30（米漢納）高級鑄鐵鑄造，經淬火調質及時效消除內應力，耐磨耗、變形量降到最低。
工作臺處理：工作臺滑軌精密研磨，底座滑軌表面經高頻熱處理及精密研磨，確保長期精度
傳動系統：X、Y、Z三軸均采用精密滾珠絲桿傳動，使進給平滑順暢。動齒輪經熱處理，精密研磨、耐磨耗，重切削穩定性優異。
主軸系統：主軸采用SCM21合金鋼精密加工，經調質滲碳處理，配合精密軸承，可耐長期高速運轉，立銑頭強力皮帶傳動。
進給系統：X、Y軸均采用臺灣滾珠絲桿，伺服電機驅動，PLC控制，數顯尺精密顯示
規格 參數 | 單位 | HC-2000G | HC-2000F |
工作臺 |
工作臺尺寸 | mm | 1300×300 | 1200×300 |
T型槽(寬×數×距) | mm | 16×3×60 | 16×3×65 |
X軸自動進給速率 | mm/min | 0-2000 |
|
Y軸自動進給速率 | mm/min | 0-2000 |
|
Z軸升降速率 | mm/min | 1150 | 1150 |
左右行程 | mm | 900 | 650 |
前后行程 | mm | 320 | 320 |
上下行程 | mm | 350 | 350 |
伸出懸臂 | mm | 450 | 450 |
主軸 |
主軸速度(砲塔型立銑頭) | r.p.m. | 75-3600(16段變速) | 75-3600(16段變速) |
側主軸速度 | r.p.m. |
|
|
主軸錐孔斜度 |
| NT40 | NT40 |
主軸升降套行程 | mm | 140 | 140 |
主軸每轉進給速度(砲塔型立銑頭) |
| 0.035/0.07/0.14 | 0.035/0.07/0.14 |
橫主軸馬達 | HP |
|
|
立主軸馬達 | HP | 5 變頻馬達 | 5 |
套筒直徑 | mm | ?110 | ?110 |
頭部旋轉角度 |
| ±45° | ±45° |
工作臺與主軸之距離 |
| 450 | 450 |
主軸中心至機身距離 | mm | 180-630 | 180-630 |
電動機 |
工作臺左右移動(X軸) | HP | 2 |
|
工作臺前后移動(Y軸) | HP | 1-1/2 |
|
升降(Z軸) | HP | 1 | 1 |
冷卻泵浦 | HP | 1/8 |
|
潤滑泵浦 | W | 80 | 80 |
電磁泵浦 | W | 13 | 13 |
機械大小 |
機械尺寸(長×寬×高) | mm | 2200×2040×2700 | 1800×1800×2350 |
機床最大負荷 | kg | 600 | 600 |
凈重 | kg | 2550 | 2200 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
