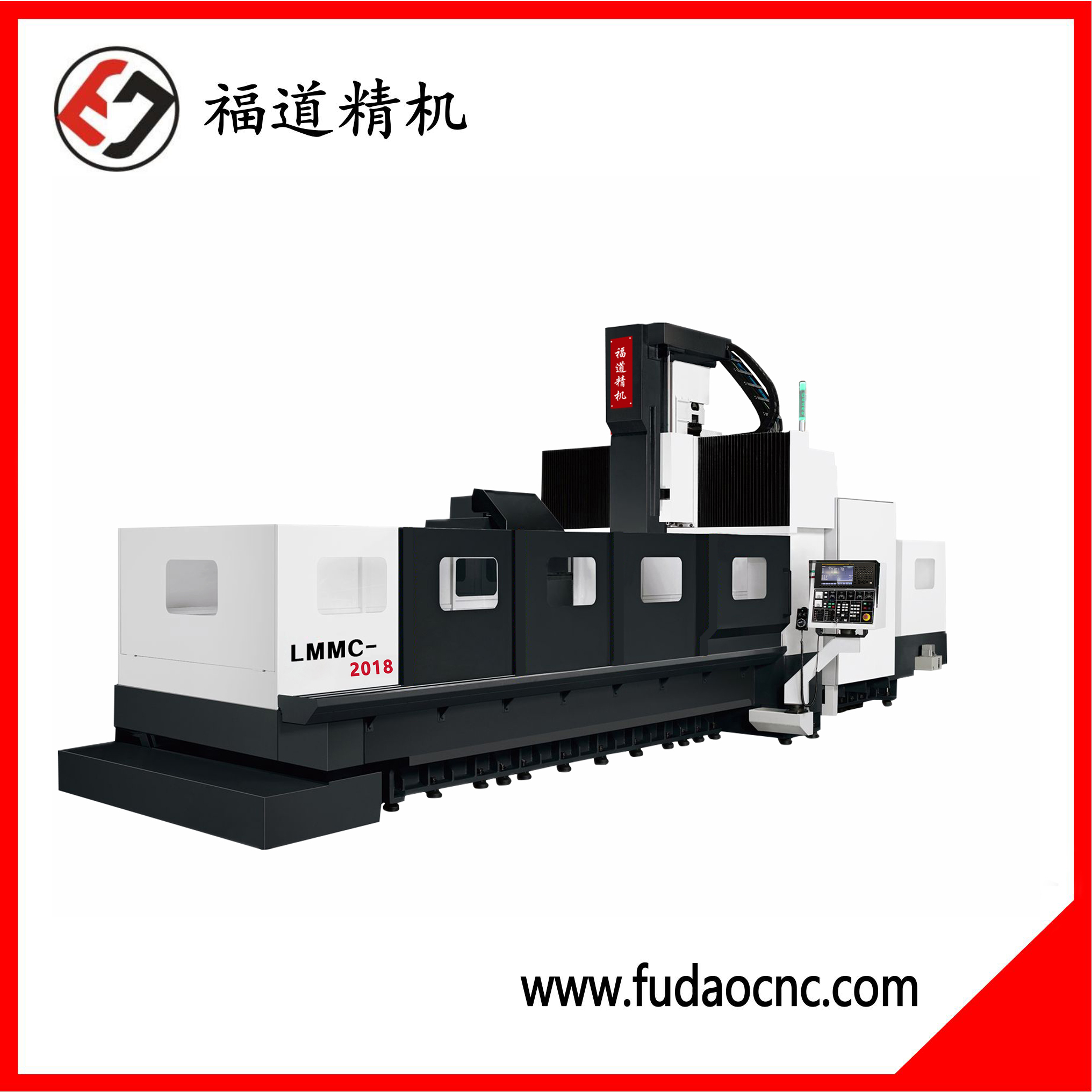

福道精機數控龍門加工中心
◆超重承載機體結構，超大立柱及橫梁箱型結構支撐（底部軌道支持加強），機頭肋骨排列完整，整體剛性好,可實現大型工件、模具的重型切削。
◆三軸采用高剛性與載重能力的進口名牌滾柱線性道軌，臺灣進口主軸，進給快、定位精度高，利于快速高精加工。
◆液壓氮?dú)饣旌掀胶馀渲?，保證主軸箱運行平穩。
◆強大的切削能力與卓越的精確度和性能相結合，令銑削與鏜孔操作簡單易行。
◆主軸頭可以選擇配油壓鎖緊方式的90°側銑頭。
◆主軸箱部件采用雙液壓油缸平衡機構，保證主軸箱運動的平衡性。
◆主運動采用寬調速交流伺服主電機，選配ZF變速箱，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精度加工。
機床數據\型號 | 單位 | LMMC-2018/3018 | LMMC-3022 | LMMC-3025 |
X軸行程有 | mm | 2000-4000 | 3000-6000 | 3000-6000 |
Y軸行程 | mm | 1800 | 2200 | 2500 |
Z軸行程 | mm | 1000 | 1000 | 1000 |
主軸端面至工作臺面距離 | mm | 250-1250 | 250-1250 | 260-1260 |
龍門寬度 | mm | 1800 | 2200 | 2500 |
X/Y/Z三軸導軌 |
| X/Y線軌Z軸硬軌 | X/Y線軌Z軸硬軌 | X/Y線軌Z軸硬軌 |
工作臺尺寸 | mm | 1600×（2000-4000） | 1800×（3000-6000） | 2300×（3000-6000） |
工作臺最大承重 | T | 4-8 | 6-15 | 10-18 |
工作臺T型槽(槽數-尺寸×間距) | mm | 9-22×180 | 9-22×180 | 11-28×200 |
主軸錐度規格 |
| BT50 | BT50 | BT50 |
主軸轉速（可選配） | rpm/mm | 6000 | 6000 | 6000 |
主軸傳動方式 |
| 皮帶式 | 皮帶式 | 皮帶式 |
主軸電機功率 | kw | 18.5/22 | 22 | 22 |
三軸電機功率（X/Y/Z） | kw | 7/7/7 | 7/7/7 | 9/9/9 |
Z軸配重方式 |
| 液壓+氫氣平衡 | 液壓+氫氣平衡 | 液壓+氫氣平衡 |
X/Y/Z軸快速移動速度 | m/min | 8/8/8 | 8/8/8 | 8/8/8 |
切削進給速度 | m/min | 0-70000 | 0-70000 | 0-70000 |
定位精度 | mm | JIS±0.005/300 | JIS±0.005/300 | JIS±0.005/300 |
重復定位精度 | mm | JIS±0.003/300 | JIS±0.003/300 | JIS±0.003/300 |
氣壓需求 | Kg/cm2 | ≥6 | ≥6 | ≥6 |
機床重量 | T | 27-35 | 37-53 | 48-68 |
機床尺寸（長×寬×高） | m | （6.8-12）×4.2×4.5 | （8.5-14）×4.6×4.5 | （8.5-15）×5×4.5 |
◆采用高強度樹脂砂鑄鐵
◆臺灣主軸（羅翌、德國德意士、普森、臺大），臺灣主軸電機皮帶輪及主軸皮帶
◆臺灣產增壓缸（北矩、臻賞、豪澄）
◆歐洲進口齒輪驅動箱、齒條（齒輪驅動箱法國REDEX、齒條瑞士GUDEL、德國ATLANTA）
◆歐洲進口伺服軸減速器（德國STOBER、ZF）
◆進口滾珠絲桿及精密鎖緊螺母（絲桿為：臺灣HIWIN、PMI、西班牙SHUTON、BSG、美國先鋒、鎖緊螺母為臺灣YINSH）
◆進口線性導軌（德國力士樂、INA，日本NSK）
◆滑動導軌系列龍門貼塑皮采用進口寶色霞板貼塑皮
◆進口軸承（日本NSK）
◆臺灣液壓平衡系統
◆臺灣引興X向不銹鋼導軌護罩防護，Y向鳳琴式導軌護罩防護
◆潤滑系統（日華油機、貝奇雨）
◆進口聯軸器（R+W，MAYR）
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準
