規  格

Specification

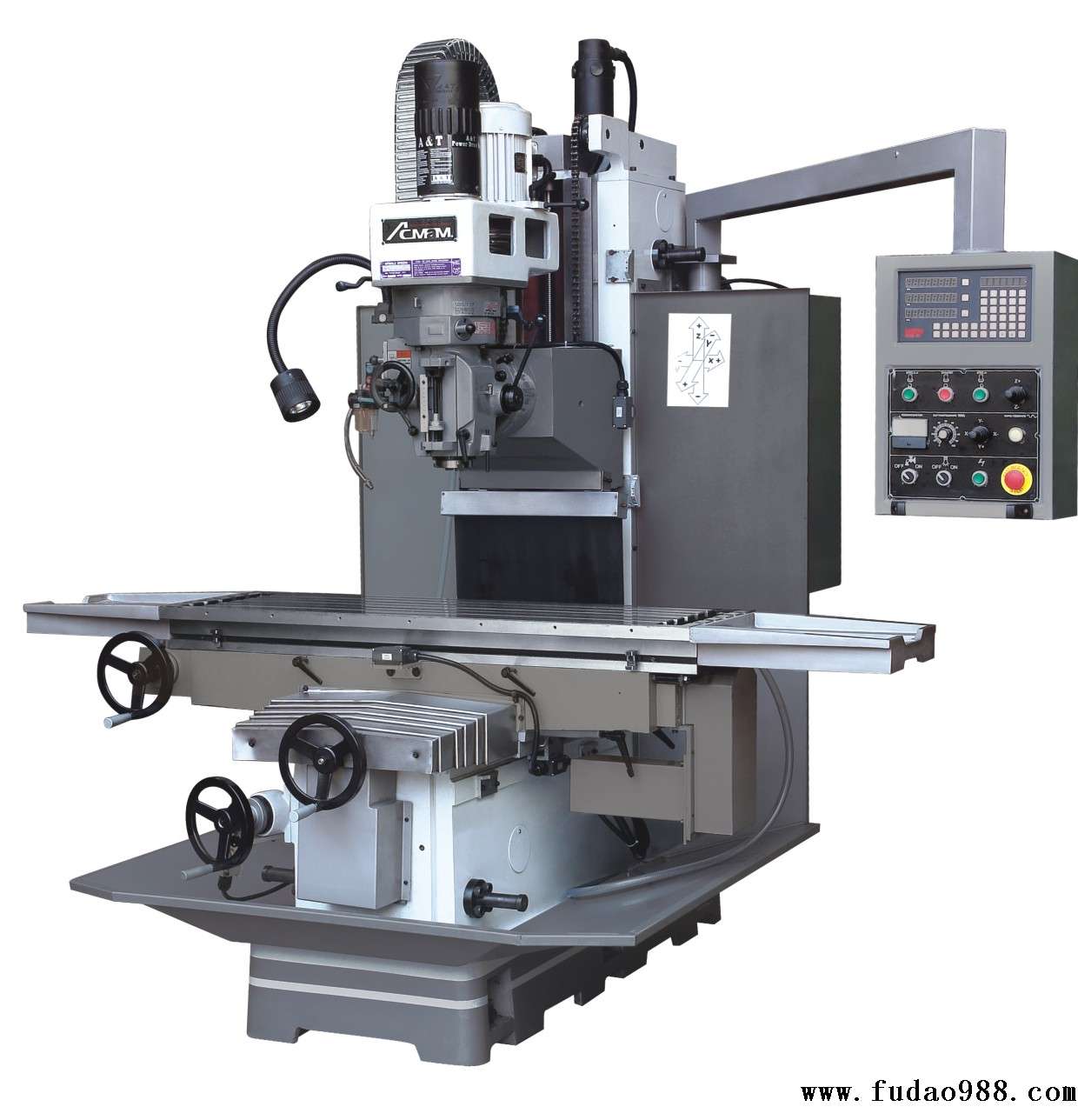

FCM-1000S

工作臺尺寸（長×寬）

Table size(LxW)

1470×320㎜

工作臺負載

Max load ontable

300kg

左右行程（X）

Longitudind traverse(X)

1020㎜

前后行程（Y）

Cross travel(Y)

380㎜

上下行程（Z）

Vertical travel(Z)

430㎜

T型槽尺寸

Table T-slot

16㎜×5溝

主軸至工作臺距離

Spindle nose to table

125-555㎜

主軸至升降導軌面距離

Spindle center to conlumn surface

460㎜

主軸升降行程

Quill feeds

127㎜

主軸自動進給速度

Quill feed feeds

0.04/0.08/0.15㎜/rev

主軸速度

Spindle speed(R.P.M))

16steps80-5440(10steps 60-3600rpm)

主軸錐度

Spindle taper

NT40

主軸馬力

Spindle motor

5HP

銑頭傾斜角度

Head tilt

左右45°

導軌形狀X.Y.Z

Guiding tracks,X.Y.Z

▲.■.■

X.Y.Z快速移動速率

X.Y.Z-axis rapid feed rate

X.Y.Z: 6m/min

切削進給率

Cutting feed rate

X.Y.Z: 0-2000mm/min

三軸伺服電機

3-axis servo-motor

1KW/1.36HP

機床尺寸（長×寬×高）

machine dimension(LxWxH)

1650×1600×2200mm

機械重量

machine Weight

2100kg
