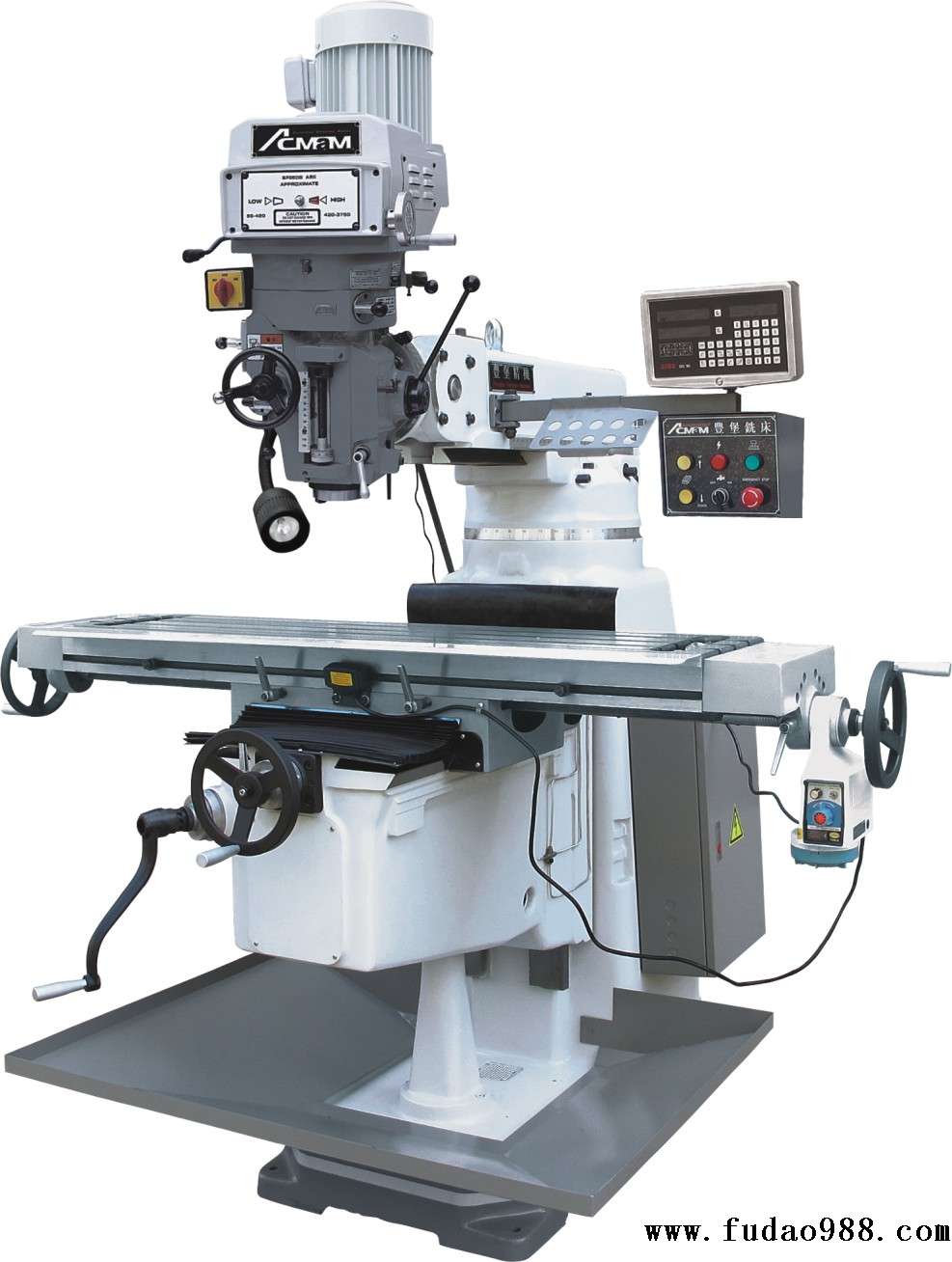

臺灣豐堡銑床結構特點及參數：
規格Specification | FTM-5SVSG-L |
工作臺尺寸（長*寬）Table Size (L*W) | 1370*320mm |
工作臺負載Max load on table | 350 kg |
左右行程（X）Longitude traverse (X) | 800(1010)mm |
前后行程（Y）Cross travel (Y) | 410 mm |
上下行程（Z）Vertical travel (Z) | 410mm |
主軸至工作臺距離Spindle nose to table | 140-505mm |
伸出臂行程Ram Travel | 320mm |
主軸升降行程Quill Travel | 127 mm |
主軸自動進給速度Quill Feed | 0.04/ 0.08/0.15mm/rev |
主軸速度Spindle Speed | Variable50-3750rpm |
主軸錐度Spindle Taper | NT 40 |
主軸馬力Spindle motor | 5 HP |
銑頭傾斜角度Head Tilt | 前后/左右45° |
導軌形狀Guiding track-,X.Y.Z | ▲.雙▲▲.■ |
機床尺寸（長*寬*高）Machine Dimension ( L*W*H) | 1700*1850*2300mm |
機床重量Machine Weight | 1750 kg |
銑床配置： |
1、超精密型X、Y軸均采用滾珠絲桿 2、兩軸5u光柵電子尺一套 3、Y軸走刀器一臺 4、6寸平口鉗一臺 5、壓板一套（58件裝） 6、R8嗦咀一套（8個裝） 7、電控箱一組 8、工作燈一盞 | 1、拉桿一條 2、梅花扳手一根 3、螺絲刀一根 4、內六角一組 5、機床腳墊四個 6、電源線一條 7、工具箱一個 8、使用說明書一本 |
可選配裝置（另計價）： |
1、三軸5u光柵電子尺一套 2、NT30嗦咀一套（7個夾頭） 3、NT40嗦咀一套（7個夾頭） 4、接水盤一件 5、水泵一套 6、快速鎖緊夾頭 7、升降自動馬達（M-5、M-6標配） |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
