云南玉溪數控車床技術特點：與您一起攜手見證60年品質車床

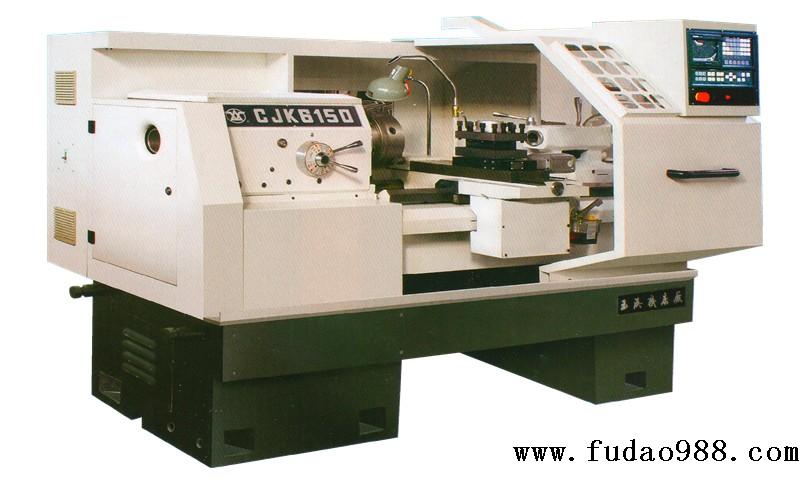

CJK6150數控車床采用高質量、高可靠性數控系統，可實現縱橫兩軸控制，主傳動系統采用機械頭箱變速或兩檔變頻調速，床身導軌經過超音頻淬火處理，性能可靠。刀架采用四工位電動刀架，可滿足不同需要的加工；整機配置了自動潤滑裝置，布局合理，造型美觀。
該機床可車削各種外圓柱面、圓錐面、圓弧曲面、公英制螺紋，適用于多品種，中小批量產品的加工，對于形狀復雜、精度要求較高的零件更能顯示其優良性能。
機床精度指標依據JB/T8324.1-96數控車床精度標準檢驗。
機床數據/型號 | CJK6150 | CJK6150B | CJK6150C |
床身上工件回轉直徑 | 500mm |
刀架最大車削直徑 | 260mm |
最大工件長度 | 750mm、1000mm、1500mm、2000mm |
主軸轉速及范圍 | 24級機械變速 | 9-1600rpm | 16-1200rpm |
低速 | 16-160rpm | 12-100rpm |
中速 | 120-600rpm | 70-300rpm |
高速 | 400-2000rpm | 260-1200rpm |
主軸內孔錐度 | MT6 | 公制90mm 1：20 | 公制120mm 1：20 |
主軸頭型式 | C-6 | D-8 | D-11 |
主軸孔徑 | 52mm | 82mm | 105mm |
主電機功率 | 7.5KW |
刀具容量 | 4把（6把） |
快速移動速度 | X軸 | 6m/min |
Z軸 | 6m/min |
橫向進給電機 | 三相步進電機16Nm（可選伺服電機） |
縱向進給電機 | 三相步進電機20Nm（可選伺服電機） |
橫向最小設定單位（直徑） | 0.001mm |
縱向最小設定單位 | 0.001mm |
套筒孔莫氏錐度 | MT5 |
刀架重復定位精度 | ≤0.01mm |
X軸重復定位精度 | ≤0.012mm |
Z軸重復定位精度 | ≤0.016mm |
數控系統 | 廣數（可選：發那科、西門子、三菱、凱恩帝、華中系統） |
機床外形尺寸 | 750mm | 2375×1420×1820mm |
1000mm | 2625×1420×1820mm |
1500mm | 3125×1420×1820mm |
2000mm | 3625×1420×1820mm |
機床凈重 | 750mm | 2400kg |
1000mm | 2600kg |
1500mm | 2900kg |
2000mm | 3200kg |
標準配置： |
1、廣數GSK-980TDc數控系統 2、7.5KW主電機 3、手動尾座 4、四工位電動刀架 5、電腦自動潤滑油泵 6、電動冷卻系統 7、LED照明裝置 8、全封閉式防護罩 9、德力西電器控制元件 | 1、K11250C手動三爪卡盤 2、說明書及合格證 3、固定頂尖 4、雙頭扳手一套 5、內六角扳手一套 6、螺絲刀 7、機床墊塊一套 8、全套技術資料 |
可另行選配的特殊配置：（另計價） |
1、系統：北京KND凱恩帝 日本FANUC法蘭克 日本三菱 德國西門子 3、液壓三爪卡盤一套 4、鋼制高速手動三爪卡盤 5、六工位電動刀架 6、排刀架 7、自動送料裝置一套 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
