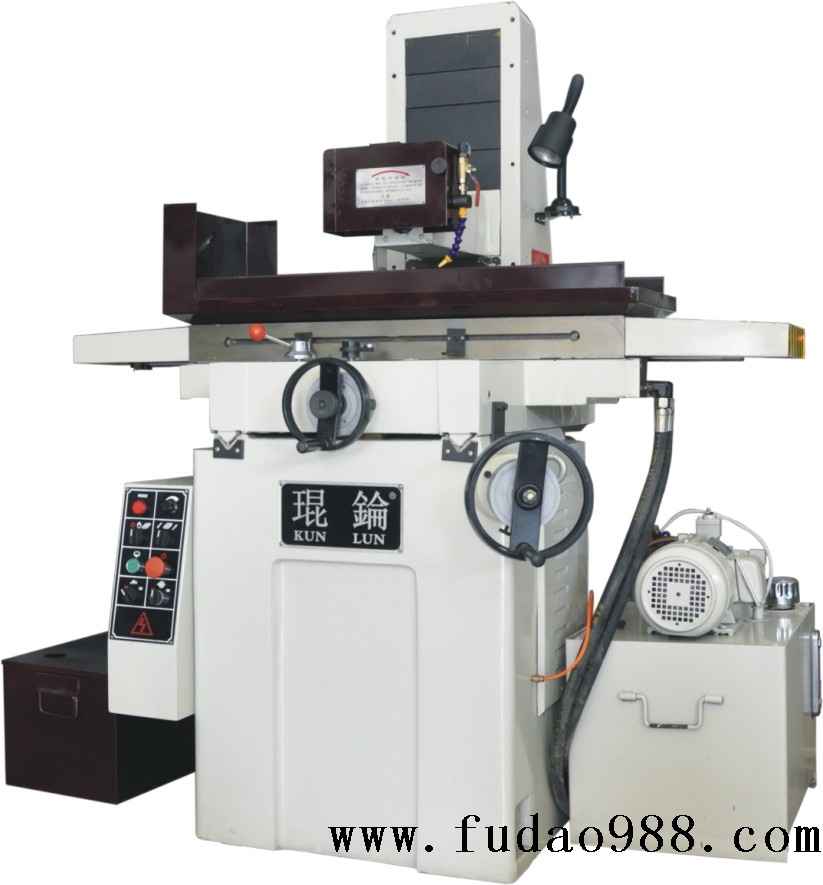

琨錀液壓自動平面大水磨技術要求特點：
◆磨床工作臺縱向移動為液壓傳動，無極調速，橫向?yàn)槭謩?dòng)進給，實用性好；
◆工作臺導軌和床身導軌貼聚四氟乙烯耐磨材料，并經精密鏟刮，精度好，精久耐用。
◆重型機設計加大加重的機身底座，導軌中心距大，導軌面寬，精度穩定性好，承載力強。
◆獨立油泵供油潤滑系統，保證各運動部件隨時有潤滑油，有效減少磨損。
◆磨頭主軸軸承采用四個高精度角接觸球軸承，磨削光潔度好效率高，免維護，最適合小型零件、模具車間、機修車間、精光板使用。
規格 | KLY-250 |
工作臺尺寸(長x寬) | 500X250mm |
工作臺左右行程(X) | 520mm |
工作臺前后行程(Y) | 260mm |
砂輪中心線至工作臺最大距離 | 470mm |
砂輪中心線至工作臺最大距離 | 470mm |
上下進給手輪（每格） | 0.01m |
上下進給手輪（每轉） | 2mm |
前后進給手輪（每格） | 0.02mm |
前后進給手輪（每轉） | 2.5mm |
主軸轉速 | 2850r/min |
砂輪尺寸（外徑×寬×內經） | Ф200×16×Ф31.75/32 |
液壓油泵馬達 | 0.75KW |
液壓油箱容量 | 60L |
加工表面對基面的平行度 | 300：0.005mm |
工作表面精度 | RaO.32μm |
主軸馬達功率 | 1.5KW |
電動機總功率 | 2.65KW |
機床尺寸(長x寬x高) | 1350x1250x1900mm |
機械重量 | 1500kg |
機床配置： |
1、永吸磁盤一臺 2、砂輪一件 3、砂輪拆卸螺母一件 4、砂輪平衡架一件 5、平衡芯軸一根 6、砂輪修整器一件 7、液壓工作站一組 8、冷卻系統一套 9、手動潤滑泵一件 | 1、照明燈一件 2、雙開口扳手一組 3、螺絲刀兩根 4、內六角扳手一組 5、地腳螺栓一組 6、機床墊鐵一組 7、水管、水管卡扣 8、工具箱一件 9、使用說明書一本 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
