原 裝 臺 灣 宇 青 磨 床

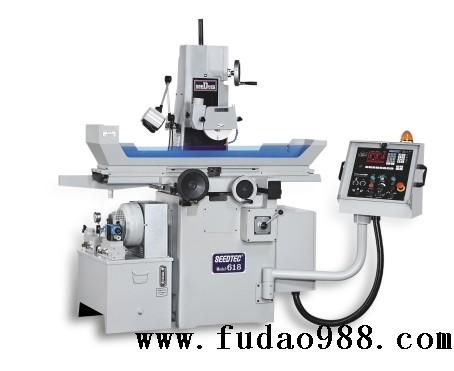

單軸NC(步進)精密平面宇青磨床
ＮＣ系統主要特點:
◆有零點恢復機能。
◆主軸上下運動有六種機能︰(1)速度(230mm/分)、(2)緩進(29mm/分)、(3)定寸進(依F設定值)、(4)微進(0.001mm/次)、(5)手動、(6)全自動。
◆中途移動主軸或修整砂輪，原設定之進刀量不受影響，不必重新設定。
◆可做平面循環及深槽研磨。
◆切槽加工，可選擇單邊或雙邊進刀。
◆加工完成后，可選擇︰(1)不停車、警示燈閃爍。(2)工作臺停右邊、全機切電。
◆電控特性︰上下軸采數控系統控制。
◆前后螺桿機構︰前后螺桿采精密滾珠螺桿。
◆自動潤滑給油︰主軸一啟動運轉，潤滑油幫浦即作動，潤滑所有滑動面及螺桿。
◆先進的油壓系統︰工作臺在兩端反轉時，振動減少至最小，低速時亦維持穩定之推力，可得較佳之研磨面。
◆工作臺左右機構︰工作臺左右油壓運動，采無段可調式，速率由1m/min至25m/min；左右反轉之控制，采近接開關無機械式之噪音。
機床數據/型號 | 618AIS | 52AIS |
最大研磨尺寸（長×寬） | 500×150mm | 550×220mm |
工作臺臺面至主軸中心距離 | 400mm | 400mm |
工作臺臺面（長×寬） | 465×150mm | 500×200mm |
左右最大行程 | 550mm | 600mm |
前后最大行程 | 177mm | 235mm |
T型槽（數量×寬度） | 1×17mm | 1×17mm |
工作臺左右移動 |
|
|
油壓驅動速度 | 1~25m/min | 1~25m/min |
手輪每轉 | 69mm | 69mm |
鞍座前后移動 |
|
|
間歇進給 | 0.15~10mm/min | 0.15~10mm/min |
連續進給 | 1200mm/min | 1200mm/min |
手輪每轉 | 5mm | 5mm |
手輪（每刻度） | 0.02mm | 0.02mm |
主軸頭上下移動 |
|
|
手輪每轉 | 1mm | 1mm |
手輪（每刻度） | 0.005mm | 0.005mm |
上下快/慢速進給 | 230/29mm/min | 300/29mm/min |
上下自動進刀 |
|
|
每次進刀量（粗/精） | 0.001~0.099mm | 0.001~0.099mm |
進刀總量 | 0.001~999.999mm | 0.001~999.999mm |
細磨進刀總量 | 0.001~0.099mm | 0.001~0.099mm |
零研磨 | 0-9次 | 0-9次 |
主軸馬力 | 1.5HP | 2HP |
主軸轉速（50/60HZ） | 2850/3450rpm | 2850/3450rpm |
砂輪直徑（50/60HZ） | 205/180mm | 205/180mm |
砂輪孔徑 | 31.75mm | 31.75mm |
油壓馬達 | 2HP | 2HP |
前后進給馬達 | 25W | 40W |
上下進給馬達 | 21.6kg-cm | 35kg-cm |
占地空間（長×寬×高） | 211×130×198cm | 211×150×198cm |
機床重量（約） | 990kg | 1282kg |
裝箱尺寸（長×寬×高） | 200×112×213cm | 200×150×224cm |
標準配置： 1．洗石座 2．螺絲刀. 3．內六角扳手 4．砂輪及法蘭 5．機床調整螺絲. 6．機床調整墊塊 7．工具箱一組 8.液壓系統一套 | 選擇配置（另計價）： 數顯尺（電子尺） 永久磁盤 吸塵裝置 冷卻水箱裝置 調速器裝置
|
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
