原 裝 臺 灣 宇 青 磨 床
(全手動型)精密平面/成型磨床主要特點:
◆前后滑道采雙V式。
◆精密主軸采直結式V-3級馬達(1.5HP) 。
◆主軸馬達1.5HP(標準配備)~3HP(選購配備) 。
◆精度(工作臺面)保證︰2μ以內。
◆主鑄件經退火及季化，不變形。
◆立柱及主軸單元，剛性特強，最適用超硬工件成形研磨。

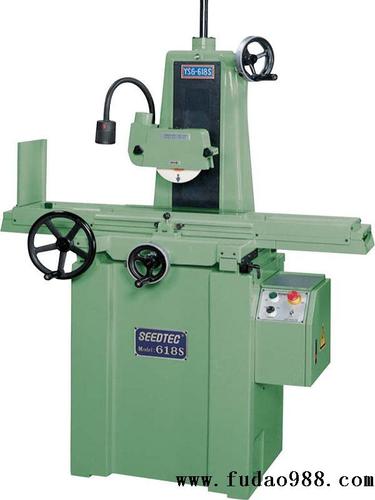

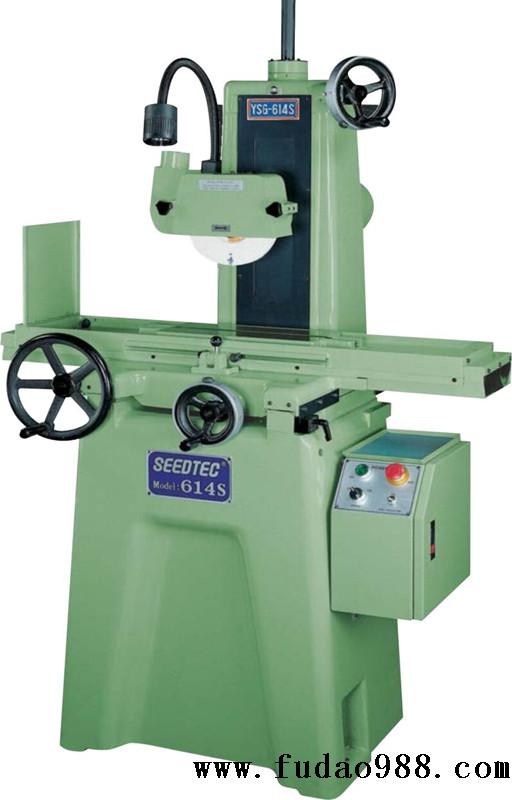

機床數據/型號 | YSG-614S | YSG-618S |
加工能力 | 工作臺面積 | 150×357mm | 150×457mm |
最大研磨長度 | 357mm | 475mm |
最大研磨寬度 | 160mm | 160mm |
砂輪軸心至工作臺面距離 | 400mm | 400mm |
行程 | 左右手動行程 | 380mm | 465mm |
前后手動行程 | 160mm | 170mm |
鞍座 | 前后手輪（每刻度） | 0.02mm | 0.02mm |
前后手輪進刀量（每轉一圈） | 5mm | 5mm |
上下手輪（每刻度） | 0.005mm | 0.005mm |
上下手輪進刀量（每轉一圈） | 1mm | 1mm |
砂輪 | 尺寸（外徑×寬度×孔徑） | 180×16×31.75mm | 180×16×31.75mm |
主軸速度（60HZ/50HZ） | 3600/3000rpm | 3600/3000rpm |
馬達 | 主軸馬達(V3級) | 1.5HP | 1.5HP |
吸塵/水泵 馬達 | 0.37kw/40w | 0.37kw/40w |
重量 | 機床重量（約） | 780KG | 850KG |
包裝尺寸 | 長×寬×高 | 1440×1100×2100mm | 1500×1100×2100mm |
磨床配置： |
1、兩軸1u光柵電子尺一套 2、吸塵箱一套 3、細目磁盤（150×350mm）一臺 4、工作燈一盞 5、電控箱一組 6、潤滑油一桶 7、電源線一條 8、使用說明書一本 | 1、砂輪一件 2、砂輪法蘭一件 3、螺絲刀一根 4、內六角一組 5、洗石座一件 6、機床調整螺栓 7、機床墊塊一套 8、工具箱一個 |
可選配裝置（另計價）： |
1、砂輪平衡棒一根 2、砂輪平衡架一個 3、主軸變頻調速一臺 4、水泵、水箱一套 5、洗石筆一根 |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
