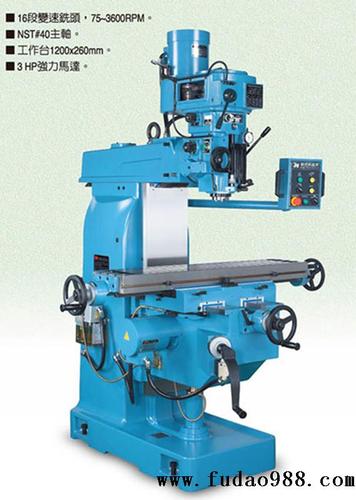

臺灣新虎將銑床結構特點： 高剛性、高穩定性、高精度、耐重切削 |
◆立銑頭為NST40#強力結構砲塔頭。
◆主軸采用一體成形SCM-21材質并經調質滲碳，精密研磨處理，軸承采用P4級。
◆立銑頭、內部研磨齒輪、離合器、軸承采強制循環潤滑裝置，確保機件壽命。
◆鑄件采用FC-30及FCD-45之材質，并經強制回火(調質)處理，耐磨、不變形。
◆X,Y軸采用C5級預壓式雙螺帽精密滾珠螺桿、押送平順、背隙小、定位佳。
◆工作臺滑軌及上平面經調質后，并經高周波硬化處理T形槽雙面并經研磨提高加工基準。
◆X,Y,Z各滑道及螺桿，采60分鐘定時自動給油，確保各部精度。
◆X,Y軸滑道及調整楔，全面貼覆Turcite-B耐磨片，滑行精巧，耐磨耗。
規格 參數 | SHCM-97A | SHCM-97VS |
回轉速度 | 75~3600 RPM 16段變速 | 60~3600 RPM 無段變速 (最高4050 RPM) |
端孔斜度 | NST#40 | NST#40 |
左右傾斜角度 | 45° (R &L) | 45° (R &L) |
伸出臂行程 | 450 mm | 450mm |
升降套行程 | 140 mm | 140 mm |
主軸端至工作臺面距離 | 0~520 mm | 0~520 mm |
主軸中心至機身距離 | 165~615 mm | 165~615 mm |
主軸自動押送速度 | 0.035/0.07/0.14 mm (每轉一圈) | 0.035/0.07/0.14 mm (每轉一圈) |
面積 | 1200 x 260 mm | 1200 x 260 mm |
左右行程 | 650 mm | 650mm |
前后行程 | 350 mm | 350 mm |
升降行程 | 360 mm | 360 mm |
T型槽 (寬x槽數x間距) | 16 x 3 x 65 mm | 16 x 3 x 65 mm |
升降快速押送 | 1150 mm | 1150 mm |
主軸 | 2.2 kW (3HP) | 3.7 KW (5HP) AC 變速馬達 |
升降座 | 0.75 KW (1HP) | 0.75 KW (1HP) |
潤滑泵浦 | 3W | 3W |
電磁泵浦 | 13W | 13W |
外型尺寸 | 2400 x 1610 x 2225 mm | 2400 x 1610 x 2355 mm |
裝箱尺寸 | 1700 x 1700 x 2100 mm | 1700 x 1900 x 2100 mm |
凈重 | 1680 KG | 1740 KG |
毛重 | 2060 KG | 2140 KG |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
