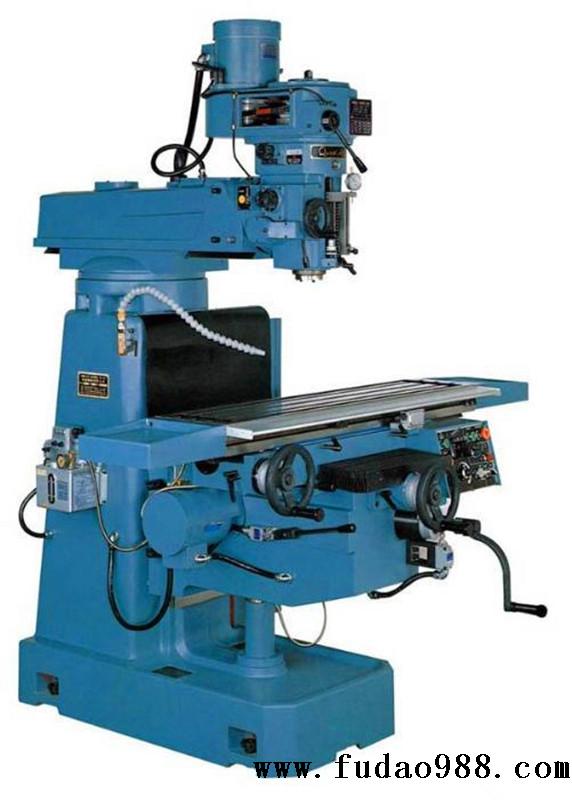

臺灣新虎將銑床結構特點：
高剛性、高穩定性、高精度、耐重切削
◆立銑頭為NST40#強力結構砲塔頭。
◆主軸采用一體成形SCM-21材質，并經調質滲碳，精密研磨處理，并用精密之P4級軸承。
◆立銑頭內部研磨齒輪、離合器、軸承，采強制循環潤滑系統，降低噪音，確保各部機件壽命。
◆立銑頭可作左右各45°之旋轉，采用雙螺桿配合夾緊環，鎖固機頭座，鎖緊、放松、迅速、確實。
◆鑄件采用FC-30及FCD-45之高級強韌鑄鐵造，配合內部之超強加強助，并經強制回火處理，消除應力，確保強度，無變形之慮。
◆工作臺由FC-30之高級強韌鑄鐵鑄造，工作臺面、滑軌、經調質后，再經高周波硬化處理、并在研磨。T型槽準確加工后，三槽六面并經精密研磨，全行程公差在0.01m/m以內，使工件加工作業迅速確實。
◆X,Y二軸采用C5級預壓式雙螺帽，精密滾珠螺桿、并附鎖固裝置，押送平順、背隙小、定位佳。
◆X軸進給采用1000W之AC伺服馬達及原廠驅動器，并配合電磁離合器作安全、強力、快速、穩定、低噪音之驅動。自動押送0-1500mm/min快速押送可達3500mm/min。
◆Y軸并預留伺服驅動空間，隨時可追加(特殊配件)。
◆X,Y軸滑道、鳩尾及調整揳，全面貼覆Turcite-B耐磨片，再經精密人工鏟花，精度持久耐磨耗。
◆X,Y,Z三軸滑道各有精密刮刷片防護，確保滑道不刮傷。
◆X,Y,Z三軸各滑道及螺桿，齒輪、軸承采用數字顯示型注油機，附定時控制裝置，供油時間及間歇時間可作雙段式調整，并配合容積式分油座，使各部供油充分均勻。
規格 參數 | SHCM-S96RA | SHCM-S96RVS |
回轉速度 | 75~3600 RPM 16段速速 | 60~3600 RPM 段變速 (最高4050 RPM) |
端孔斜度 | NST 40 | NST 40 |
左右傾斜角度 | 左右各 45° | 左右各 45° |
伸出臂行程 | 410 mm | 410 mm |
升降套行程 | 140 mm | 140mm |
主軸端至工作臺面距離 | 0~530 mm(特殊0-630 mm) | 0~530 MM(特殊0-630 mm) |
主軸中心至機身距離 | 170~580 mm | 170~580mm |
主軸自動押送速度 | 0.035/0.07/0.14 mm (每轉一圈) | 0.035/0.07/0.14 mm (每轉一圈) |
面積 | 1250 x 280 mm | 1250 x 280 mm |
左右行程 | 750 mm | 750 mm |
前后行程 | 400 mm | 400 mm |
升降行程 | 440 mm | 440 mm |
T型槽 (寬x槽數x間距) | 16 x 3 x 65 mm | 16 x 3 x 65 mm |
左右自動押送速度 | 0-1500 mm/min | 0-1500 mm/min |
左右快速押送速度 | 3500 mm/min | 3500 mm/min |
升降快速押送 | 1150 mm | 1150mm |
主軸 | 2.2 KW (3HP) | 3.7 KW (5HP) 變速馬達 |
升降座 | 0.75 KW (1HP) | 0.75 KW (1HP) |
潤滑油泵 | 75 W | 75 W |
電磁油泵 | 13 W | 13 W |
外型尺寸 | 1900 x 2260 x 2305 mm | 1900 x 2260 x 2305 mm |
裝箱尺寸 | 1460 x 1920 x 2030mm | 1460 x 1920 x 2030mm |
凈重 | 2100 KG | 2160 KG |
毛重 | 2260 KG | 2320 KG |
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
