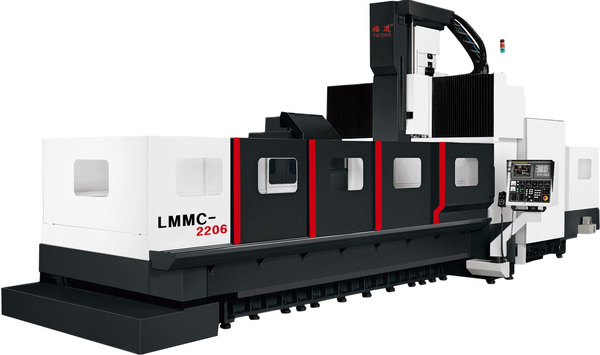

福道數控機床的基本組成包括加工程序載體、數控裝置、伺服驅動裝置、機床主體和其他輔助裝置。下面分別對各組成部分的基本工作原理進行概要說明。
加工程序載體
數控機床工作時，不需要工人直接去操作機床，要對數控機床進行控制，必須編制加工程序。零件加工程序中，包括機床上刀具和工件的相對運動軌跡、工藝參數（進給量主軸轉速等）和輔助運動等。將零件加工程序用一定的格式和代碼，存儲在一種程序載體上，如穿孔紙帶、盒式磁帶、軟磁盤等，通過數控機床的輸入裝置，將程序信息輸入到CNC單元。
數控裝置
數控裝置是數控機床的核心?，F(xiàn)代福道精機數控裝置均采用CNC（Computer Numerical Control）形式，這種CNC裝置一般使用多個微處理器，以程序化的軟件形式實現數控功能，因此又稱軟件數控（Software NC）。CNC系統是一種位置控制系統，它是根據輸入數據插補出理想的運動軌跡，然后輸出到執行部件加工出所需要的零件。因此，數控裝置主要由輸入、處理和輸出三個基本部分構成。而所有這些工作都由計算機的系統程序進行合理地組織，使整個系統協調地進行工作。
1）輸入裝置：將數控指令輸入給數控裝置，根據程序載體的不同，相應有不同的輸入裝置。主要有鍵盤輸入、磁盤輸入、CAD/CAM系統直接通信方式輸入和連接上級計算機的DNC（直接數控）輸入，現仍有不少系統還保留有光電閱讀機的紙帶輸入形式。
（1）紙帶輸入方式?？捎眉垘Ч怆婇喿x機讀入零件程序，直接控制機床運動，也可以將紙帶內容讀入存儲器，用存儲器中儲存的零件程序控制機床運動。
?。?）MDI手動數據輸入方式。操作者可利用操作面板上的鍵盤輸入加工程序的指令，它適用于比較短的程序。
在控制裝置編輯狀態（EDIT）下，用軟件輸入加工程序，并存入控制裝置的存儲器中，這種輸入方法可重復使用程序。一般手工編程均采用這種方法。
在具有會話編程功能的數控裝置上，可按照顯示器上提示的問題，選擇不同的菜單，用人機對話的方法，輸入有關的尺寸數字，就可自動生成加工程序。
?。?）采用DNC直接數控輸入方式。把零件程序保存在上級計算機中，CNC系統一邊加工一邊接收來自計算機的后續程序段。DNC方式多用于采用CAD/CAM軟件設計的復雜工件并直接生成零件程序的情況。
2）信息處理：輸入裝置將加工信息傳給CNC單元，編譯成計算機能識別的信息，由信息處理部分按照控制程序的規定，逐步存儲并進行處理后，通過輸出單元發出位置和速度指令給伺服系統和主運動控制部分。CNC系統的輸入數據包括：零件的輪廓信息（起點、終點、直線、圓弧等）、加工速度及其他輔助加工信息（如換刀、變速、冷卻液開關等），數據處理的目的是完成插補運算前的準備工作。數據處理程序還包括刀具半徑補償、速度計算及輔助功能的處理等。
3）輸出裝置：輸出裝置與伺服機構相聯。輸出裝置根據控制器的命令接受運算器的輸出脈沖，并把它送到各坐標的伺服控制系統，經過功率放大，驅動伺服系統，從而控制福道精機加工中心機床按規定要求運動。
