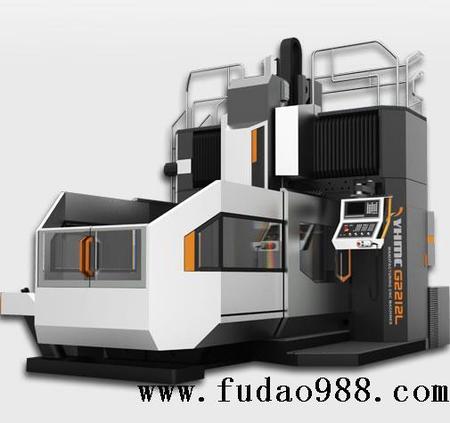

臺灣福道精機數控龍門加工中心配置：
◆超重承載機體結構，超大立柱及橫梁箱型結構支撐（底部軌道支持加強），機頭肋骨排列完整，整體剛性好,可實現大型工件、模具的重型切削。
◆三軸采用高剛性與載重能力的進口名牌滾柱線性道軌，臺灣進口主軸，進給快、定位精度高，利于快速高精加工。
◆液壓氮?dú)饣旌掀胶馀渲兀ＷC主軸箱運行平穩。
◆強大的切削能力與卓越的精確度和性能相結合，令銑削與鏜孔操作簡單易行。
◆主軸頭可以選擇配油壓鎖緊方式的90°側銑頭。
◆主軸箱部件采用雙液壓油缸平衡機構，保證主軸箱運動的平衡性。
◆主運動采用寬調速交流伺服主電機，選配ZF變速箱，使得主軸在低速時大扭矩輸出，適合重切削，高轉速時的恒功率適合精度加工。
機床參數 機型 | VMC-L1502 | VMC-L2202 | VMC-L2203 |
工作臺面尺寸（寬×長）（mm) | 1200×2100 | 1800×2000 | 1800×3000 |
工作臺移動方向行程（X軸mm) | 2000 | 2200 | 3000 |
主軸滑座移動方向行程（Y軸mm) | 1500 | 2200 | 2200 |
主軸上下移動方向行程（Z軸mm) | 750 | 1000 | 1000 |
龍門寬度 | 1650 | 2000 | 2200 |
主軸端面至工作臺面距離 | 120-870 | 250-1250 | 250-1250 |
工作臺T型（數目-尺寸×間距） | 7-22×150 | 9-22×180 | 9-22×180 |
主軸規格（型號/安裝直徑） | BT50/Φ190 | BT50/Φ200皮帶式 |
主軸傳動方式 | 直聯 | ∕ | ∕ | ∕ |
ZF減速+直聯 | ∕ | ∕ | ∕ |
皮帶傳動 |
| 最高轉速6000rpm，減速比1：5：1 |
ZF減速+皮帶傳動 | ZF直聯減速比1：1，4：1 | 最高轉速6000rpm,減速比1：1；4：1 |
齒輪頭 |
| 最高轉速3000rpm |
XYZ軸滾珠絲桿規格 | X：6310；Y：6310；Z：5010 | X：8016；Y：6310；Z：5010 |
XY軸導軌規格 | 55規格重載滾柱線軌 |
Z軸導軌規格 | 矩形滑軌 |
XYZ軸伺服電機傳動方式及傳動比 | 皮帶傳動，X軸2.5：1；Y軸2：1；Z軸2：1 |
主軸電機，XYZ三相同伺服電機推薦 | 主軸電機：22Kw廣義電機；X：40Nm；Y：30Nm；Z：30Nm | 主軸電機：22Kw廣義電機；X：40Nm；Y：30Nm；Z：30Nm | 主軸電機：22Kw廣義電機；X：50Nm；Y：30Nm；Z：30Nm |
工作臺承重（T） | 5 | 6 | 8 |
機床重量（T） | 30 | 35 | 40 |
◆采用高強度樹脂砂鑄鐵
◆臺灣主軸（羅翌、德國德意士、普森、臺大），臺灣主軸電機皮帶輪及主軸皮帶
◆臺灣產增壓缸（北矩、臻賞、豪澄）
◆歐洲進口齒輪驅動箱、齒條（齒輪驅動箱法國REDEX、齒條瑞士GUDEL、德國ATLANTA）
◆歐洲進口伺服軸減速器（德國STOBER、ZF）
◆進口滾珠絲桿及精密鎖緊螺母（絲桿為：臺灣HIWIN、PMI、西班牙SHUTON、BSG、美國先鋒、鎖緊螺母為臺灣YINSH）
◆進口線性導軌（德國力士樂、INA，日本NSK）
◆滑動導軌系列龍門貼塑皮采用進口寶色霞板貼塑皮
◆進口軸承（日本NSK）
◆臺灣液壓平衡系統
◆臺灣引興X向不銹鋼導軌護罩防護，Y向鳳琴式導軌護罩防護
◆潤滑系統（日華油機、貝奇雨）
◆進口聯軸器（R+W，MAYR）
說明：由于產品不斷改進，本機床外觀及技術參數僅供參考，實際外觀及技術參數均以訂貨時為準。
