廣州南方機床廠，廣州南方數控車床CJK6132/CJK6140機床特點參數

418

發表時間：2014-07-01 00:00

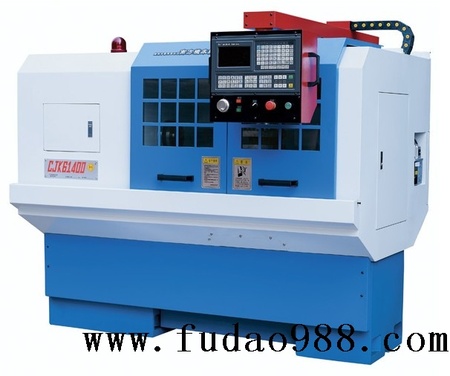

廣州南方數控車床 CJK6132（40）A/D

型號	CJK6132（40）A/D 全防護
類型	檔內無極變速數控車床
品牌	廣州南方車床

上一個

下一個

廣州南方數控車床主要功能及特點：

采用廣數928TE、980TA、980TB、北京KND100T系統、伺服電機驅動。具有中、英文菜單顯示和標準循環功能；系統采用模塊式結構；可通過RS232C接口與PG或PC機連接。CJK6132A/CJK6140A/CJK6132D/CJK6140D數控車床主軸有高、底兩檔手動變速，在檔內可無極調速。進給系統采用漢江滾珠絲桿廠產無間隙滾珠絲桿。精度高、噪音底、操作方便。采用集中潤滑系統，全封閉防護，配四工位刀架，采用耗能剎車。

適用于各種盤類、套類、軸類、內外螺紋、錐面、球面的加工，性能好，加工出的零件精度高、尺寸統一、加工成本底，一人可操作多臺機床。

廠方可根據客戶需求，負責免費培訓客戶之工作人員

規格/型號		CJK6132A	CJK6140A	CJK6132D	CJK6140D
床身上最大工件回轉直徑		350mm	400mm	350mm	400mm
最大工件長度		750、1000mm		750、1000、1500mm
床身導軌寬度		290mm		320mm
刀架上最大直徑加工		186mm	236mm	172mm	226mm
刀架縱向最大行程		630、880mm		630、880、1380mm
刀架橫向最大行程		200mm		220mm
主軸通孔棒料直徑		45mm
主軸中心高		175mm	202mm	175mm	202mm
主軸頭連接		C6
主軸通孔直徑		46mm
主軸內孔錐度		莫氏MT6
主軸轉速范圍		①25～1600r/min,12級（雙手柄） ②2000～400r/min、460～60r/min，擋內無極調速（單手柄）
Z軸重復定位精度		0.01mm
X軸重復定位精度		0.01mm
Z軸最小輸入量		0.001mm
X軸最小輸入量		0.005mm
Z軸刀架快移速度		6000m/min
X軸刀架快移速度		3000m/min
刀架回轉定位精度		0.005mm
刀架工位數		4或6或8工位刀架
系統分辨率		0.001
控制軸數		3軸
聯動軸數		2軸
頂尖套內孔錐度		莫氏MT4
頂尖套最大移動量		130mm
橫向最大移動量		±10mm
主電機型號		①YD132M-8/4-B5, 3/4.5KW ②132S-4-B5, 5.5KW
主傳動三角皮帶型號及規格		4-A-1900mm、4-A-2000mm
外形尺寸（長×寬×高）	750mm	1990×1160×1780mm		1990×1190×1780mm
	1000mm	2240×1160×1780mm		2240×1190×1780mm
	1500mm			2740×1190×1780mm
機床凈重	750mm	1450kg	1500kg	1500kg	1550kg
	1000mm	1550kg	1600kg	1600kg	1650kg
	1500mm			1700kg	1750kg
