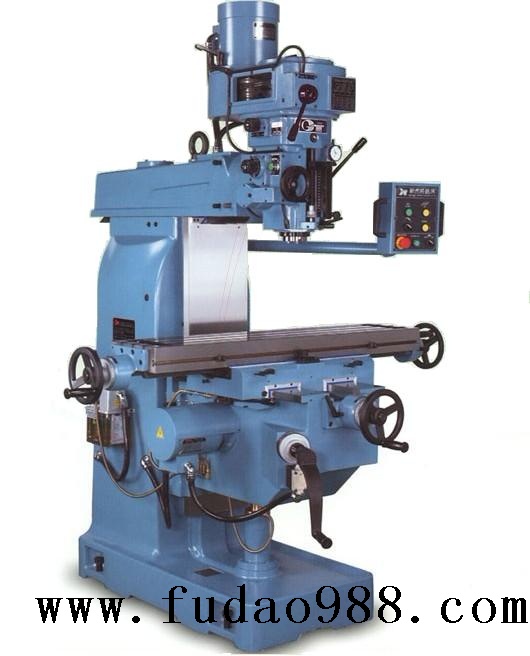

臺灣新虎將銑床SHCM-S96RA機床特性及參數規格的認知

立銑頭為NST40#強力結構砲塔頭。

主軸采用一體成形SCM-21材質，并經調質滲碳，精密研磨處理，并用精密之P4級軸承。

立銑頭內部研磨齒輪、離合器、軸承，采強制循環潤滑系統，降低噪音，確保各部機件壽命。

立銑頭可作左右各45°之旋轉，采用雙螺桿配合夾緊環，鎖固機頭座，鎖緊、放松、迅速、確實。

鑄件采用FC-30及FCD-45之高級強韌鑄鐵造，配合內部之超強加強助，并經強制回火處理，消除應力，確保強度，無變形之慮。

工作臺由FC-30之高級強韌鑄鐵鑄造，工作臺面、滑軌、經調質后，再經高周波硬化處理、并在研磨。T型槽準確加工后，三槽六面并經精密研磨，全行程公差在0.01m/m以內，使工件加工作業迅速確實。

X,Y二軸采用C5級預壓式雙螺帽，精密滾珠螺桿、并附鎖固裝置，押送平順、背隙小、定位佳。

X軸進給采用1000W之AC伺服馬達及原廠驅動器，并配合電磁離合器作安全、強力、快速、穩定、低噪音之驅動。自動押送0-1500mm/min快速押送可達3500mm/min。

Y軸并預留伺服驅動空間，隨時可追加(特殊配件)。

X,Y軸滑道、鳩尾及調整揳，全面貼覆Turcite-B耐磨片，再經精密人工鏟花，精度持久耐磨耗。

X,Y,Z三軸滑道各有精密刮刷片防護，確?；啦还蝹?/span>

X,Y,Z三軸各滑道及螺桿，齒輪、軸承采用數字顯示型注油機，附定時控制裝置，供油時間及間歇時間可作雙段式調整，并配合容積式分油座，使各部供油充分均勻。
