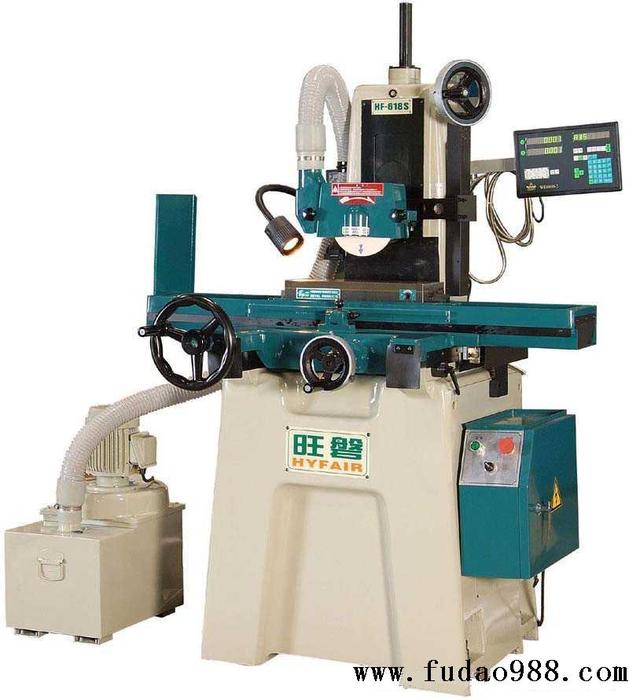

旺磐磨床，旺磐HF-618S精密平面磨床參數、特點及圖片對照表

旺磐精密磨床特性：

本機器在結構方面－－主要鑄件均采用高級鑄鐵料，并經由退火處理，消除內應力，以確保高精度、高剛性，并延長機器壽命。

滑道方面－－本機左右及前后雙Ｖ滑道黏貼耐磨樹脂TURCITE-B，并經精密鏟花，不僅滑動順暢且耐磨，最適合成型研磨。

主軸方面－－使用彈筒式一體化設計之直結式主軸，并采P4級超精密斜角滾柱軸承，在高速旋轉下，低噪音、無震動、扭力大，適合重切削及各式成型研磨。

自動潤滑系統方面－－采用循環式自動潤滑系統，當主軸啟動時，潤滑油即自動循環對各螺桿及滑道提供強制潤滑，可大大降低滑道磨損度。機柱上方裝有一油鏡可監看潤滑情形。

規格型號		HF-614S	HF-618S
加工能力	工作臺面積	150×357mm	150×457mm
	最大研磨長度	357mm	475mm
	最大研磨寬度	160mm	160mm
	砂輪軸心至工作臺面距離	400mm	400mm
行程	左右手動行程	380mm	465mm
行程	前后手動行程	160mm	170mm
鞍座	前后手輪（每刻度）	0.02mm	0.02mm
	前后手輪進刀量（每轉一圈）	5mm	5mm
	上下手輪（每刻度）	0.005mm	0.005mm
	上下手輪進刀量（每轉一圈）	1mm	1mm
砂輪	尺寸（外徑×寬度×孔徑）	180×16×31.75mm	180×16×31.75mm
砂輪	主軸速度（60HZ/50HZ）	3600/3000rpm	3600/3000rpm
馬達	主軸馬達(V3級)	1.5HP	1.5HP
馬達	吸塵/水泵馬達	0.37kw/40w	0.37kw/40w
重量	機床重量（約）	780KG	850KG
包裝尺寸	長×寬×高	1440×1100×2100mm	1500×1100×2100mm

機床配置：原裝臺灣直接式主軸、P4級軸承裝配，保證鼻端偏擺在2u以內
1、水箱或吸塵箱一套 2、砂輪一件 3、砂輪法蘭一件 4、工作燈一盞 5、電控箱一組 6、潤滑油一桶 7、電源線一條	1、螺絲刀一根 2、內六角一組 3、洗石座一件 4、機床調整螺栓 5、機床墊塊一套 6、使用說明書一本 7、工具箱一個
可選配裝置（另計價）
1、兩軸1u電子尺一套 2、主軸變頻調速器一臺 3、細目磁盤一臺 4、干濕兩用一套
